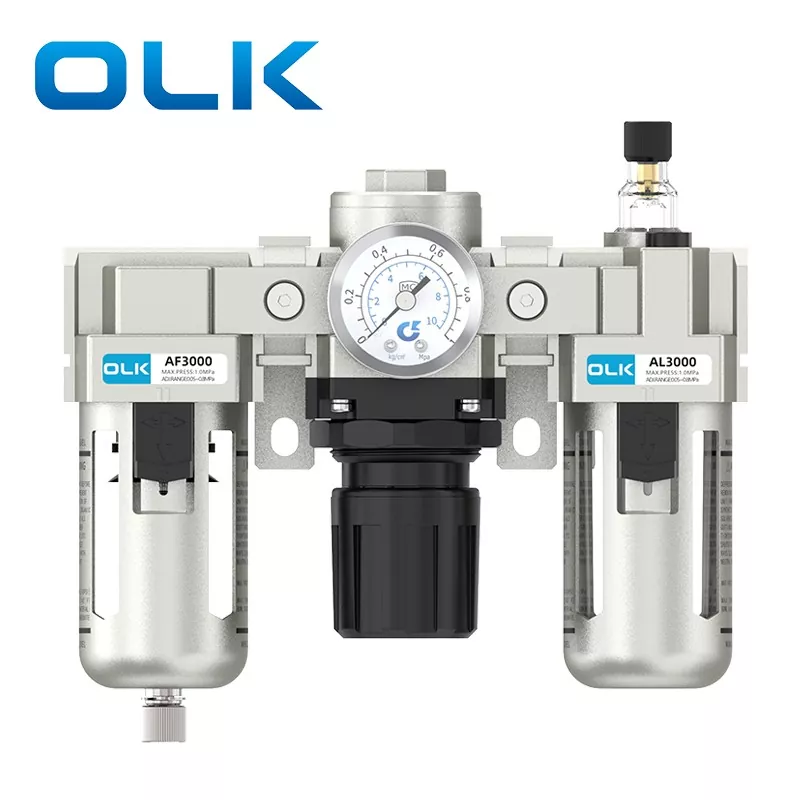

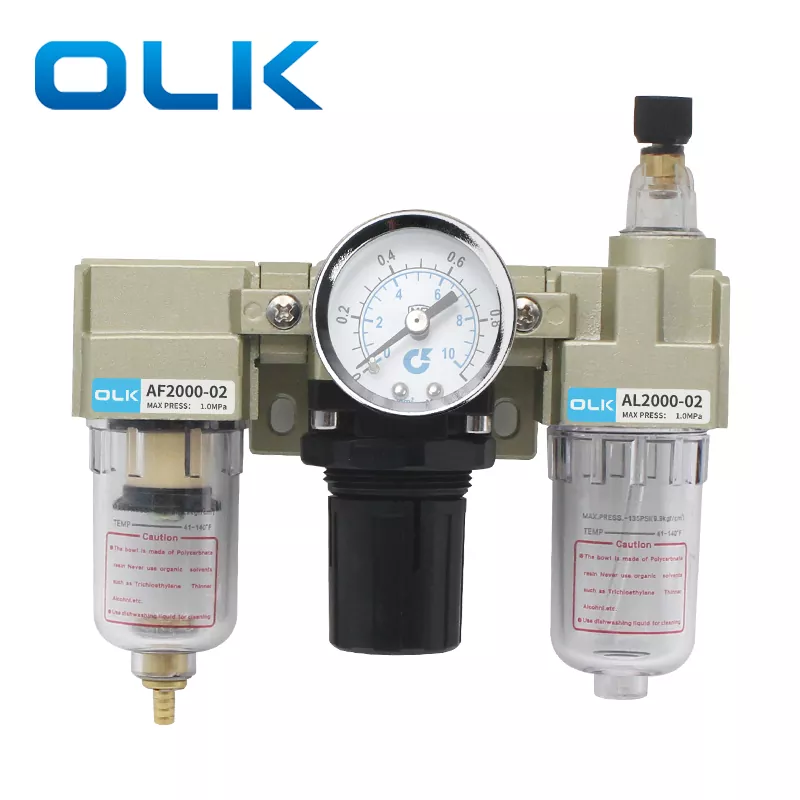

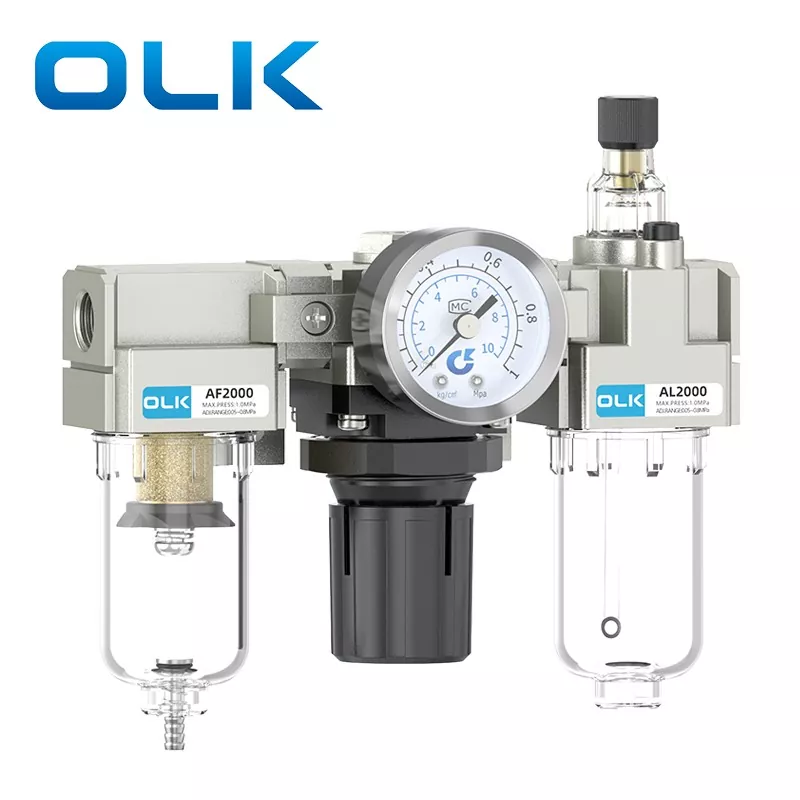

AC-FRL-Einheit vom Typ SMC

Merkmale und Design der SMC-AC-FRL-Einheit:

Selbsthemmende Einstellung: Verfügt über einen selbsthemmenden Druckmechanismus. Sobald der gewünschte Druck eingestellt ist, drücken Sie einfach den Knopf nach unten, um ihn zu verriegeln. Dadurch wird verhindert, dass sich der eingestellte Druck durch äußere Vibrationen oder unbeabsichtigten Kontakt verändert.

Vielseitige Entwässerung: Verfügbar in den Optionen „Manuelle Entleerung“ und „Automatische Entleerung“, um unterschiedlichen Betriebsbedingungen gerecht zu werden. Die transparente Schüssel ermöglicht eine einfache Überwachung des Wasserstands.

Hochpräzises Manometer: Ausgestattet mit einem hochpräzisen Manometer für klare, genaue Messwerte und Echtzeitüberwachung des Systemdrucks.

Hinweis zur AC-FRL-Einheit vom Typ SMC:

Strömungsrichtung prüfen: Bitte überprüfen Sie vor der Installation die Luftströmungsrichtung! Auf der Oberseite des Ventilgehäuses befinden sich Markierungen für die Durchflussrichtung (Pfeile oder IN/OUT). Befolgen Sie diese Hinweise bei der Installation genau. Eine umgekehrte Installation führt zu Fehlfunktionen oder Undichtigkeiten.

Regelmäßige Wartung: Überprüfen Sie regelmäßig den Wasserstand in der Schüssel und lassen Sie ihn ab, wenn Sie einen manuellen Ablass verwenden. Füllen Sie das Schmieröl nach, wenn der Ölstand niedrig ist (ISO VG32-Turbinenöl wird empfohlen).

SMC-Typ AC FRL-Einheitensymbol:

Serie mit Druckmessblenden

Installationsschritte für die AC-FRL-Einheit vom Typ SMC:

Installieren Sie zunächst die Verbindungen mit umwickeltem PTFE-Band und dem Manometer

2. Folgen Sie der Pfeilrichtung: Die linke Seite ist der Lufteinlass und die rechte Seite ist der Luftauslass

3. Schließen Sie die Luftschläuche an beiden Enden an die entsprechenden Anschlüsse an

4. Heben Sie die Druckeinstellmutter an und drehen Sie sie, um den Druck zu regulieren. Durch Drehen im Uhrzeigersinn wird der Luftstrom erhöht, während durch Drehen gegen den Uhrzeigersinn der Luftstrom verringert wird

5. Stellen Sie den gewünschten Luftdruck ein und drücken Sie dann die Einstellmutter nach unten, um die Luft zu blockieren

6. Wenn Kraftstoff benötigt wird, lösen Sie die Schraube am Öler

7. Gießen Sie Pneumatik-Wartungsöl oder Turbinenöl in den Öleinlass (stellen Sie sicher, dass das Pneumatiköl die auf dem Becher angegebene Ölstandslinie nicht überschreitet).

8. Ziehen Sie nach dem Einfüllen des Pneumatiköls die Mutter mit einem Inbusschlüssel fest

9. Passen Sie die Ölzufuhr durch Drehen an: Im Uhrzeigersinn erhöht sich der Ölfluss, gegen den Uhrzeigersinn verringert er sich

AFQs:

Warum heißt es AC FRL?

AF (Luftfilter) + AR (Druckregelventil) + AL (Ölnebelöler) = AC-Dreifacheinheit

Empfohlene Verbindungsmethode

Luftkompressor – Luftquellenprozessor – Steuerkomponente – Aktuator

Was soll ich tun, wenn die Schutzhülle des Plastikbechers häufig leicht zerbricht?

Manche Kunden stellen häufig fest, dass Plastikbecher nicht aufgrund des Drucks, sondern aufgrund des Materials reißen. Kunststoffbecher sind in bestimmten Umgebungen nicht beständig, sodass Metallbecher unter bestimmten Bedingungen eine bessere Alternative darstellen

Wie verlängert man die Lebensdauer von Magnetventilzylindern?

Durch den Einsatz eines Filters können Feuchtigkeit und Verunreinigungen aus der Luft entfernt werden, wodurch Reibungsschäden an Kolben und Dichtungsringen wirksam reduziert werden. Mit einem Öler kann Turbinenöl hinzugefügt werden, das dann von der Luft transportiert wird, um den Zylinderkolben und die Dichtringe zu schmieren. Der Druckregler kann den Ansaugluftdruck anpassen und so die Arbeitseffizienz weiter verbessern

Aus welchem ​​Material besteht das Filterelement für OLK?

OLK verwendet Kupferfilterelemente mit einer Filtergenauigkeit von 25 μm, während herkömmliche Faserfilterelemente eine Genauigkeit von nur 5 μm haben. Hochpräzise Filterelemente können Verunreinigungen und Feuchtigkeit effektiv aus dem Gas entfernen und sorgen so dafür, dass die Ausgangsluft trocken und frei von Verunreinigungen ist
