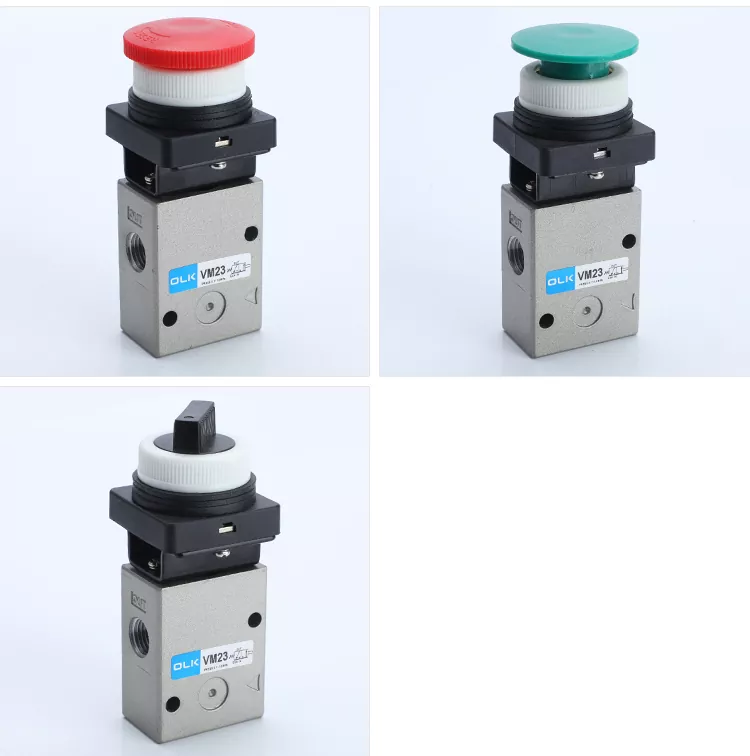

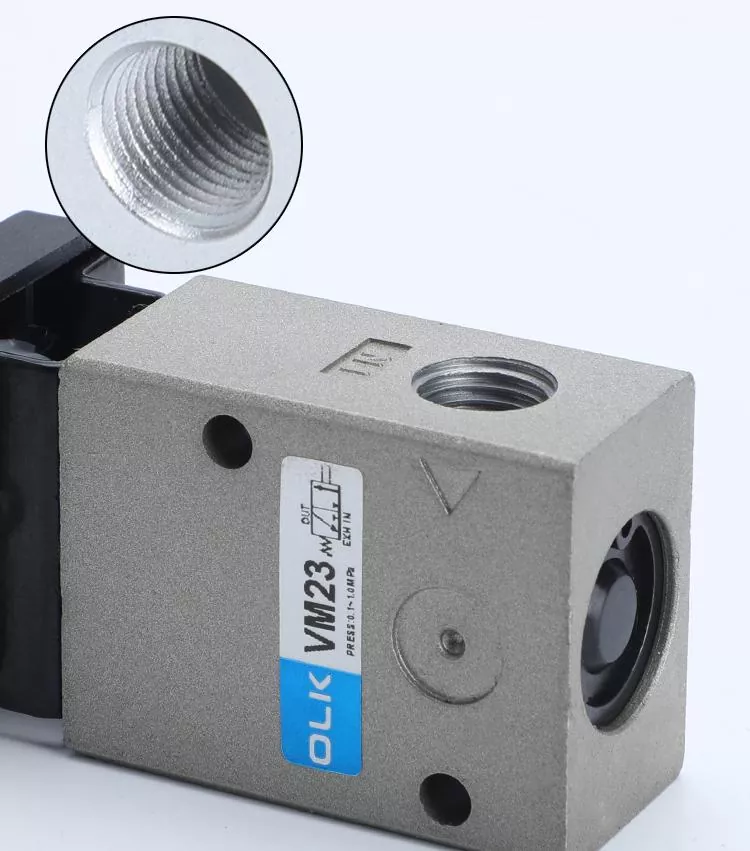

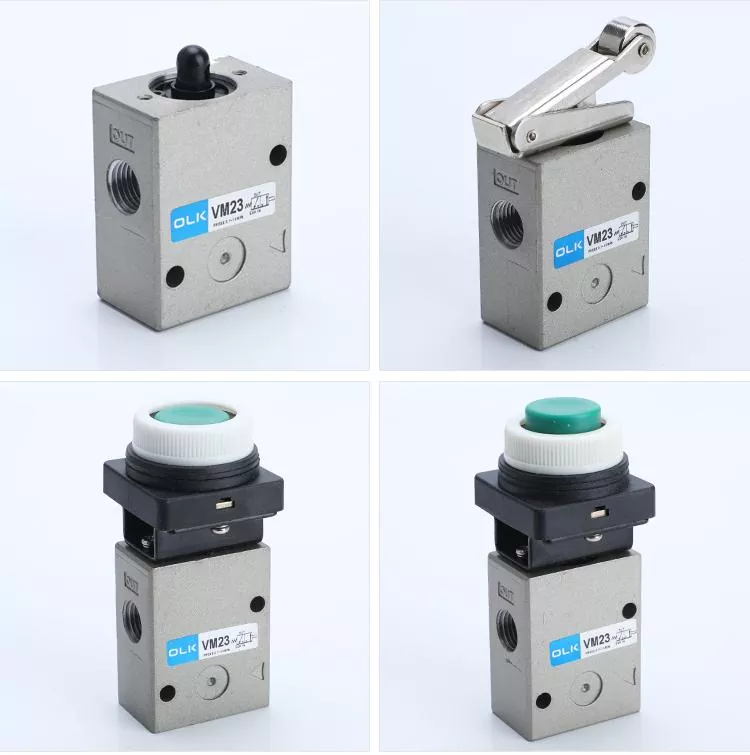

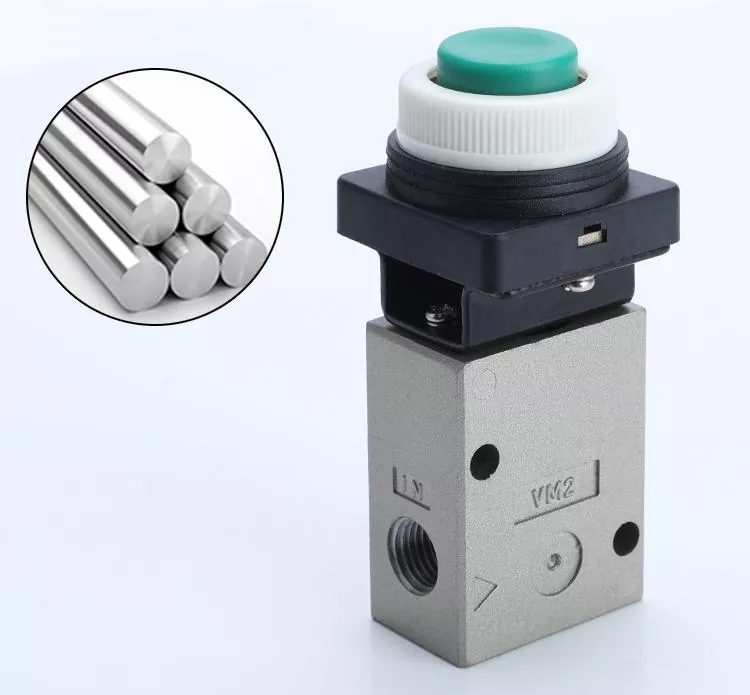

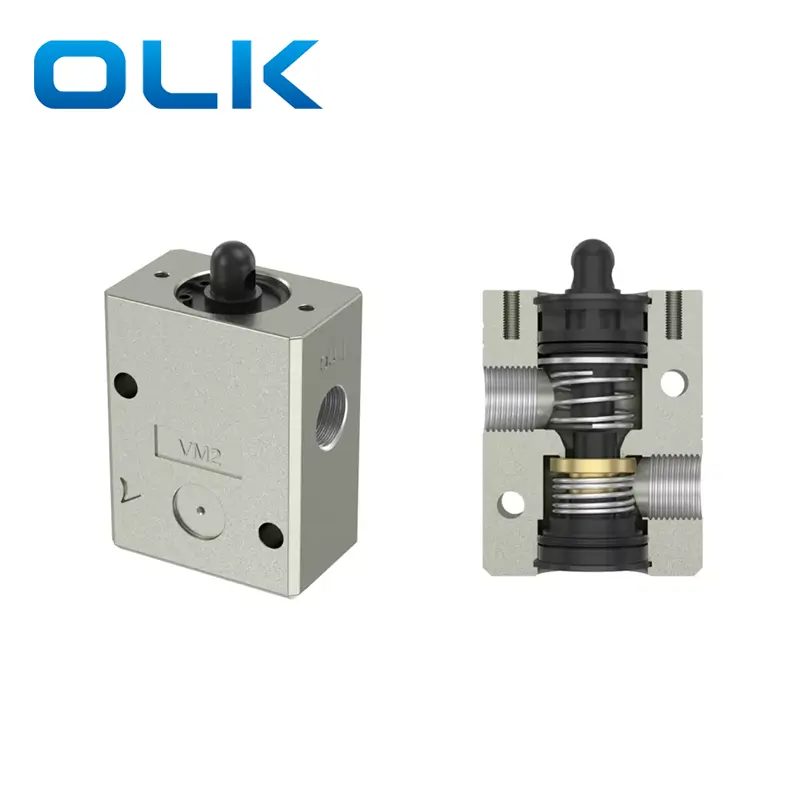

OULEKAI (OLK) VM230 Series SMC-Typ-Mechanik-Tastenventile sind in zwei Funktionstypen erhältlich: SMC-Typ Mechanische Tastenventile 3-Wege-Seite. Die Air Inlet- und Outlet -Anschlüsse der VM230 -Serie werden portiert. Die Fadengrößen für die Ports RC1/4.
-Basic (VM230-02-00)
-Roller (VM230-02-01)
-Pilzknopf (VM230-02-30)
-verlängerter Kopfknopf (VM230-02-32)
-Flat Head Taste (VM230-02-33)
-Notstoppknopf (VM230-02-37)
-Knopf (VM230-02-34)
Symbol:
Die Tasten sind in vier Farben erhältlich: Rot, Grün, Schwarz und Gelb.
|
Bestellcode |
||||||||
|
VM2 |
3 |
0 |
_ |
02 |
_ |
01 |
_ |
S |
|
Modell: VM2 -Serie |
Anzahl der Ports |
Rohrleitungsrichtung und Höhe des Kolbens |
|
Portgröße: |
|
Aktuatortyp |
|
Suffix für Aktuator |
|
|
2: 2port |
0: Seite portiert/lang |
|
02: Pt1/4 |
|
00: Basic |
|
S: Hartstahlrolle |
|
|
3: 3port |
1: Seite portiert /kurz |
|
|
|
01: Rollenhebel |
|
R: roter Druckknopf |
|
|
|
2: unten portiert/lang |
|
|
|
30: Druckknopf (Pilz) |
|
B: Schwarzer Druckknopf |
|
|
|
3: unten portiert/kurz |
|
|
|
32: Druckknopf (erweitert) |
|
G: Grüner Druckknopf |
|
|
|
|
|
|
|
33: Druckknopf (Flush) |
|
Y: Gelb -Druckknopf |
|
|
|
|
|
|
|
34: Twist Selector (2 Position) |
|
|
|
|
|
|
|
|
|
37: Schlüsselauswahl （Notstand） |
|
|
|
|
VM100 |
VM200 |
|
Arbeitsmedium |
Luft/inerte Gas |
Luft/inerte Gas |
|
Aktion |
Externe Steuerung direkter Maßnahmen |
Externe Steuerung direkter Maßnahmen |
|
Portdurchmesser |
Seite: G1/8 unten: M5x0.8 |
Pt1/4 |
|
Anzahl der Positionen |
2 Position3 Way |
2 Position3 Way |
|
Schmierung |
unnötig |
unnötig |
|
Arbeitsdruckbereich MPA (PSI) |
-0.1 bis 1,0 |
-0.1 bis 1,0 |
|
Arbeitstemperatur ° C. |
-5 bis 60 |
-5 bis 60 |
|
Körpermaterial |
Aluminiumlegierung |
Aluminiumlegierung |
|
Effektive Querschnittsfläche （Lebenslauf) |
2,5 mm² （0,14） |
19 mm² （1,0） |
