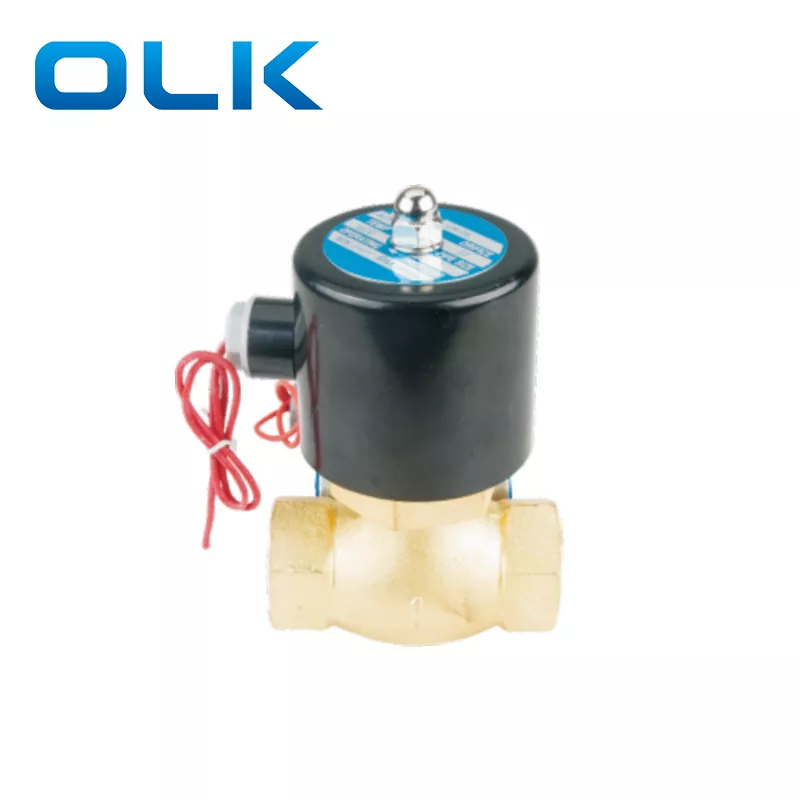

Dieses pilotgesteuerte 2-Wege-Dampfmagnetventil für 2 Liter besteht aus hochwertigem Messing mit einer glatten und langlebigen Oberfläche. Es verfügt über eine Isolierschicht aus Kunststoff zum Schutz der Spule und deutlich gekennzeichnete Ein- und Auslässe für eine einfache Installation. Standardschnittstellen ermöglichen eine schnelle und komfortable Montage.
Das 2-Wege-Dampfmagnetventil OLK 2L ist ein vorgesteuerter Typ. Es nutzt Mitteldruck und eine Pilotstruktur, um das Hauptventil zu öffnen. Am besten funktioniert es bei einem Druckunterschied von ≥0,2–0,3 MPa. Es unterstützt einen hohen Durchfluss, einen geringen Energieverbrauch und Rohrleitungen mit großem Durchmesser. Das Ventil ist zuverlässig, schnellwirkend und langlebig für den Dauerbetrieb.
Weit verbreitet in der industriellen Wasserversorgung, großen Wasseraufbereitungssystemen, Kühlkreislauf, Kesselspeisewasser und anderen industriellen Systemen mit hohem Durchfluss.
Installieren Sie es mit der Spule nach oben und dem Ventilkörper horizontal; Vermeiden Sie eine vertikale Installation.
Nicht mit Flüssigkeiten verwenden, die:
Nach dem Abkühlen wechselt es von flüssig zu fest
Viskosität über CST50 haben
Pilotgesteuertes Design für hohen Durchfluss und geringen Energieverbrauch
Robuster Messingkörper mit Korrosionsbeständigkeit
Die Isolierschicht aus Kunststoff schützt die Spule
Standardschnittstellen und klare Durchflussrichtungsmarkierungen für eine einfache Installation
Geeignet für Dampf, Luft und sauberes Wasser
Symbol:
|
Modell |
2L170-10 |
2L170-15 |
2L170-20 |
2L200-25 |
2L350-35 |
2L400-40 |
2L500-50 |
|
Medien |
Luft, Wasser, Dampf
|
||||||
|
Operationstyp |
Pilotbetrieb |
||||||
|
Struktur |
Normalerweise geschlossen |
||||||
|
Öffnungsdurchmesser (Φmm) |
17mm |
22mm |
30mm |
||||
|
CV-Wert |
4.8 |
12 |
20 |
||||
|
Portgröße |
3/8" |
1/2" |
3/4" |
1" |
-5~80℃ |
1 1/2" |
2" |
|
Flüssigkeitsviskosität |
≤20 CST |
||||||
|
Betriebsdruckbereich |
0~1,5 MPa |
||||||
|
Prüfdruck |
2,25 MPa |
||||||
|
Betriebstemperatur |
-5~80℃ |
||||||
|
Spannungsbereich |
±10 % |
||||||
|
Körpermaterial |
Messing |
||||||
|
Dichtungsmaterial |
PTFE |
||||||
|
Bestellcode |
|||||
|
2L |
170 |
- |
15 |
AC110V |
E |
|
Modell |
Öffnungsgröße (mm) |
|
Portgröße |
Stromspannung |
Dichtungsmaterial |
|
2W: 2-Positionen-2-Wege-Dampftyp |
170:17mm |
|
10:3/8 |
DC12 |
Leer: NBR |
|
|
200:22mm |
|
15:1/2 |
DC24 |
E:EPDM (für Dampf) |
|
|
250:25mm |
|
20:3/4 |
AC24V 50HZ/60HZ |
V:VITION (für hohe Temperaturen und Vakuum) |
|
|
500:50mm |
|
25:1 |
AC110V 50HZ/60HZ |
|
|
|
|
|
35:1 1/4'' |
AC220V 50HZ/60HZ |
|
|
|
|
|
40:1 1/2'' |
AC380V 50HZ/60HZ |
|
|
|
|
|
50:2'' |
|
|
F: Was ist der Unterschied zwischen 2W- und 2L-Magnetventilen?
A: 2 W direktwirkend, geeignet für niedrige, mittlere und Gasdrücke. Reaktionsfreudig, mit kleinen bis mittleren Durchflussraten.
2L führender Typ mit hohem Durchfluss und großem Durchmesser, speziell entwickelt für Wassersysteme mit hohem Durchfluss, druckdifferenzgesteuert, mit größerer Durchflusskapazität.
F: Welche Eigenschaften hat das Medium, das in 2L-Magnetventilen verwendet wird?
A: Das 2L-Magnetventil kann Dampf verwenden
