Das normalerweise geschlossene 2-Wege-Magnetventil mit pneumatischem 2-W-Magnetventil verfügt über ein direkt wirkendes Design mit einem präzisionsgefertigten Ventilkörper, einer Hochleistungsspule, einem Edelstahlkolben und zuverlässigen Dichtungskomponenten. Diese Serie umfasst zwei Durchflusstypen: ein Modell mit kleinem Durchfluss für Standardsysteme und ein Modell mit großem Durchfluss für die Flüssigkeitssteuerung mit hoher Kapazität.

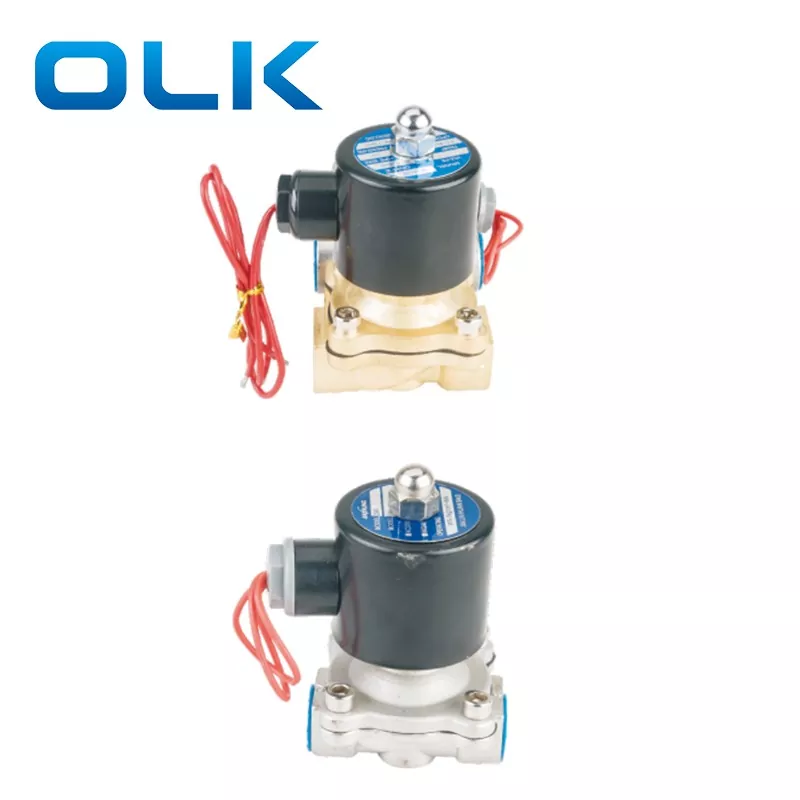

Das 2W-Flüssigkeitsregelventil ist in den Materialien Messing und Edelstahl erhältlich. Messingmodelle eignen sich ideal für allgemeine Wasser- und Luftanwendungen, während Edelstahlversionen eine verbesserte Korrosionsbeständigkeit für anspruchsvollere Industrieumgebungen bieten.

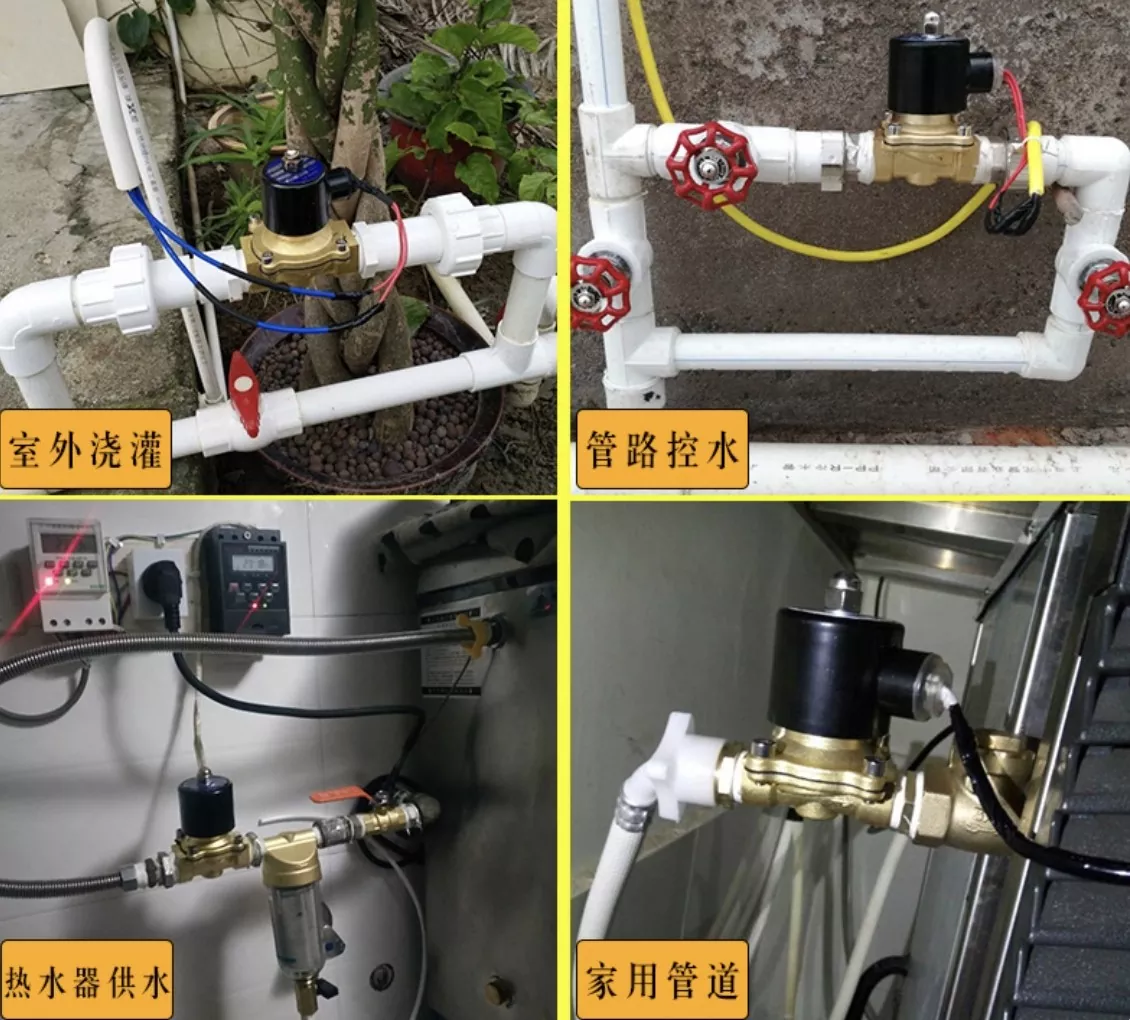

Aufgrund seines breiten Anwendungsbereichs und seiner hohen Betriebssicherheit wird das 2-W-Ventil häufig für die Flüssigkeitssteuerung im Freien, die Durchflussregelung mit Zeitschaltuhren oder Steuerinstrumenten sowie für allgemeine Wasser-Luft-Flüssigkeitssysteme verwendet und bietet eine stabile und komfortable Leistung bei verschiedenen Pneumatik- und Flüssigkeitssteuerungskonfigurationen.
Dieses Ventil eignet sich zur Steuerung von Medien wie Flüssigkeiten, Gasen und Leichtölen (≤20 CST) und verfügt über eine direkt wirkende Struktur mit drucklosem Öffnen, hoher Durchflusskapazität und ausgezeichneter Zuverlässigkeit. Der Ventilkörper besteht aus Messing (warmgeschmiedet). Diese Serie bietet mehrere Typen, sodass Sie je nach Steuerungsanforderungen den geeigneten auswählen können.
Bevorzugen Sie bei der Gestaltung des Steuerungsschemas nach Möglichkeit den Typ Öffner (NC). Wenn das Magnetventil länger geöffnet und kürzer geschlossen bleiben muss, entscheiden Sie sich für den Typ „Normal offen“ (NO).
Wenn die Flüssigkeit Verunreinigungen enthält, sollte vor dem Ventil ein Filter (mit einer Maschenweite von 260) installiert werden.
Die markierte Richtung auf dem Ventilgehäuse muss mit der Durchflussrichtung des Mediums übereinstimmen
Symbol:
① Kleine Düsengröße – Modellcode der 2W-Serie (1,2 mm–4 mm)
|
Bestellcode |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
Modell |
AC220V 50HZ/60HZ |
|
Portgröße |
Stromspannung |
Dichtungsmaterial |
|
2W: 2-Wege-Position, direktwirkend |
012:1,2 mm |
|
M4:M4X0,7 |
DC12 |
Leer: NBR |
|
2WH: 2-Positionen 2-Wege, direktwirkend (Hochdrucktyp) |
020:2mm |
|
06:1/8 |
DC24 |
E:EPDM (für Dampf) |
|
2S: Edelstahl, 2 Positionen, 2 Wege, direktwirkend |
025:2,5 mm |
|
08:1/4 |
AC24V 50HZ/60HZ |
V:VITION (für hohe Temperaturen und Vakuum) |
|
2SH: Edelstahl, 2 Positionen, 2 Wege, direktwirkend (Hochdrucktyp) |
040:4mm |
|
10:3/8 |
AC110V 50HZ/60HZ |
|
|
|
|
|
|
AC220V 50HZ/60HZ |
|
|
|
|
|
|
AC380V 50HZ/60HZ |
|
② Große Düsengröße – Modellcode der 2W-Serie (16 mm–50 mm)
|
Bestellcode |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
Modell |
AC220V 50HZ/60HZ |
|
Portgröße |
Stromspannung |
Dichtungsmaterial |
|
2W: 2-Wege-Position, direktwirkend |
160:16 mm |
|
10:3/8 |
DC12 |
Leer: NBR |
|
2S: Edelstahl, 2 Positionen, 2 Wege, direktwirkend |
200:20mm |
|
15:1/2 |
DC24 |
V:VITION (für hohe Temperaturen und Vakuum) |
|
|
250:25mm |
|
06:1/8 |
AC24V 50HZ/60HZ |
|
|
|
350:35mm |
|
25:1'' |
AC110V 50HZ/60HZ |
|
|
|
400:40mm |
|
35:1-1/4'' |
AC220V 50HZ/60HZ |
|
|
|
500:50mm |
|
40:1-1,2'' |
AC380V 50HZ/60HZ |
|
|
|
|
|
50:2'' |
|
|
|
Modell |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
|
Alternativmodell |
2S025-06 |
2S025-08 |
2S040-16 |
2SH012-06 |
2SH012-08 |
2SH020-10 |
|
Medien |
Luft, Wasser, Öl, Gas |
Luft, Wasser, Öl |
||||
|
Operationstyp |
Direktes Handeln |
|||||
|
Struktur |
Normalerweise geschlossen |
|||||
|
Öffnungsdurchmesser (Φmm) |
2,5 mm |
4mm |
12mm |
2mm |
||
|
CV-Wert |
0.23 |
0.50 |
0.05 |
0.15 |
||
|
Portgröße |
1/8" |
1/4" |
3/8" |
1/8" |
1/4" |
3/8" |
|
Flüssigkeitsviskosität |
≤20 CST |
|||||
|
Betriebsdruckbereich |
0 ~ 0,7 MPa |
0~0,20 MPa |
||||
|
Prüfdruck |
1,0 MPa |
3,5 MPa |
||||
|
Betriebstemperatur |
-5~80℃ |
|||||
|
Spannungsbereich |
±10 % |
|||||
|
Körpermaterial |
2W Messing 2S Edelstahl |
|||||
|
Dichtungsmaterial |
NBP, EPDM oder VITON |
|||||
|
Modell |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W400-40 |
2W400-40 |
2W500-50 |
|
Alternativmodell |
2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2s400-40 |
2S500-50 |
|
Medien |
Luft, Wasser, Öl, Gas |
Luft, Wasser, Öl |
|||||
|
Operationstyp |
Direktes Handeln |
||||||
|
Struktur |
Normalerweise geschlossen |
||||||
|
Öffnungsdurchmesser (Φmm) |
16mm |
20mm |
25mm |
35mm |
40mm |
50mm |
|
|
CV-Wert |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
Portgröße |
3/8" |
1/2" |
3/4" |
1" |
-5~80℃ |
1 1/2" |
2" |
|
Flüssigkeitsviskosität |
≤20 CST |
||||||
|
Betriebsdruckbereich |
Luft 0~0,7 MPa; Wasser 0~0,5 MPa; Öl 0~0,5 MPa |
||||||
|
Prüfdruck |
1,0 MPa |
||||||
|
Betriebstemperatur |
-5~80℃ |
||||||
|
Spannungsbereich |
±10 % |
||||||
|
Körpermaterial |
2W Messing 2S Edelstahl |
||||||
|
Dichtungsmaterial |
NBP, EPDM oder VITON |
||||||
Wofür wird das pneumatische 2-Wege-Magnetventil 2 W verwendet und welche Funktion hat es?
Kann mit einem Timer für geplantes Ein-/Ausschalten des Wassers verwendet werden. Es kann auch automatisch Pflanzen usw. bewässern.
Kann es (2W-Ventil) für die Tropfbewässerung im Garten verwendet werden?
Ja, es kann verwendet werden.
2S: Edelstahl, 2 Positionen, 2 Wege, direktwirkend
Muss horizontal installiert werden.
Kommt es zu einem Rückfluss, wenn das 2W-Ventil 2-Wege geschlossen ist und Rückdruck vorhanden ist?
Es wird keinen Rückfluss geben.
Wie installiere ich das pneumatische 2-Wege-Magnetventil mit 2 W?
Horizontal installieren. Verbinden Sie Zu- und Ablauf entsprechend der markierten Fließrichtung (→ Fließrichtung).
