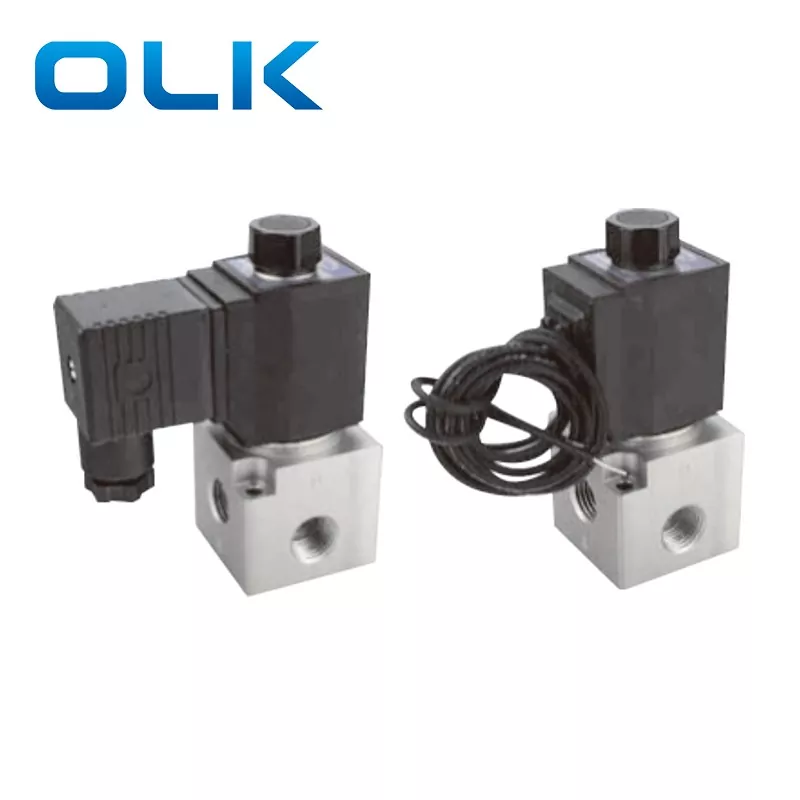

Das 3V3-Magnetventil mit hohem Durchfluss ist ein 3-Wege-Ventil mit 2 Positionen und direkt wirkendem Design, das eine schnellere Reaktion und eine höhere Schaltfrequenz als vorgesteuerte Ventile bietet. Sein robustes Gehäuse aus Aluminiumlegierung unterstützt einen hohen Luftstrom und höheren Druck und kann auch für Vakuumanwendungen verwendet werden. Die Magnetspulenoptionen umfassen DC12V, DC24V, AC110V oder AC220V und gewährleisten einen stabilen und empfindlichen Betrieb.
Dieses 3-Wege-Magnetventil 3V3 mit hohem Durchfluss eignet sich für mittlere bis große Pneumatiksysteme, insbesondere für mehrere zusammenarbeitende Zylinder oder Systeme, die einen hohen Luftdurchfluss erfordern. Seine Konfigurationen als Öffner (NC), Öffner (NO) und Doppelmagnet machen ihn ideal für Automatisierungslinien, Verpackungsmaschinen, Druckgeräte und Lebensmittelverarbeitungsmaschinen. Seine schnelle und präzise Reaktion unterscheidet es von kleinen Ventilen wie dem 3V2.
1.Direkt wirkende Struktur mit empfindlichem Schalten.

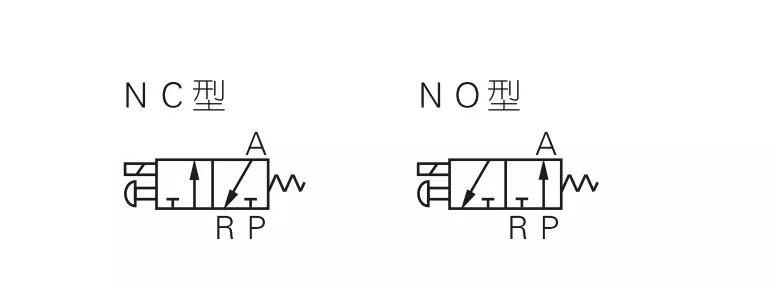

2. Normalerweise geschlossene (NC) und normalerweise offene (NO) Typen verfügbar.
3.Koaxiales Absperrdesign für gute Abdichtung und großen Durchfluss.
4. Keine Schmierung erforderlich.
5.Ausgestattet mit einer manuellen Überbrückung für einfache Installation und Prüfung.
6.Mehrere Standardspannungsoptionen verfügbar.
|
Bestellcode |
||||||||
|
3V |
3 |
- |
08 |
NC |
A |
|
|
|
|
Modell |
Code |
|
Portgröße |
Schauspieltyp |
Standardspannung |
Elektrischer Eingang |
Thread-Typ |
|
|
3V:2 Positionen 3 Wege |
3:3Serie |
|
08:G1/4 |
NC: normalerweise geschlossen
|
A: AC220V |
Leer: IHR Typ |
Leer:G
|
|
|
|
|
|
|
NEIN:normalerweise geöffnet |
B: DC24V |
I: Linientyp |
T:NPT |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|

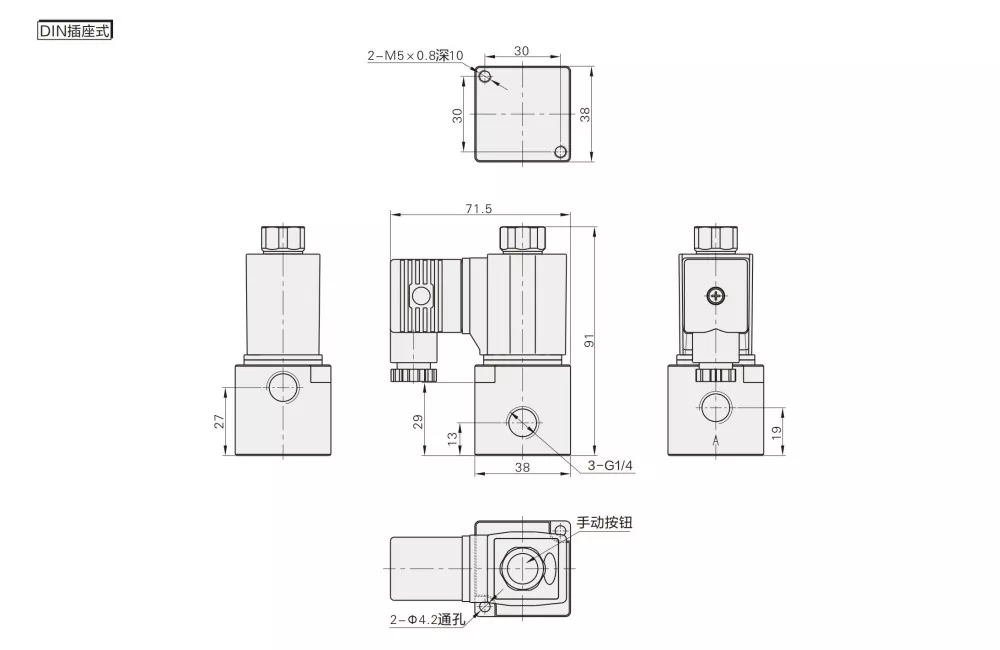

Modell |
3V3-08 |
|
Arbeitsmedium |
Luft (gefiltert durch 40 μm oder mehr Filter) |
|
Schauspieltyp |
Direktes Handeln |
|
Anschlussgröße* |
G1/4 |
|
Position & Weg |
2 Position 3-Wege |
|
Wirkungsbereich |
11 mm² (Cv = 0,62) |
|
Schmierung |
IP65 (DIN40050) |
|
Betriebsdruckbereich |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
Prüfdruck |
1,5 MPa (215 psi) |
|
Betriebstemperatur (℃) |
-20 ~ 70 |
|
Körpermaterial |
Aluminiumlegierung |
|
Standardspannung |
AC220V AC110 AC24V DC24V DC12V |
|
Spannungsbereich |
Wechselstrom: ±15 % Gleichstrom: ±10 % |
|
Stromverbrauch |
Wechselstrom: 10 VA, Gleichstrom: 6,5 W |
|
Schutzklasse |
IP65 (DIN40050) |
|
Isolationsgrad |
B-Level |
|
Verbindungstyp |
DIN-Steckertyp/Leitungstyp |
|
Min. Anregungszeit |
0,05 Sek |
|
Artikel |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Arbeitsmedium |
Luft |
Luft, Wasser, Öl |
Luft |
Luft |
|
Ausgangszustand: |
NC |
NC/NR |
G1/4 |
G1/4 |
|
Betätigungsart |
Direktes Handeln |
Direktes Handeln |
Direktes Handeln |
Direktes Handeln |
|
Portgröße |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Position & Weg |
3 Port 2 Position |
2 Port 2 Position |
3 Port 2 Position |
3 Port 2 Position |
|
Schmierung |
Nicht erforderlich |
Nicht erforderlich |
Nicht erforderlich |
Nicht erforderlich |
|
Arbeitsdruck |
0,05 Sek |
0,05 Sek |
0–0,8 MPa |
0–0,8 MPa |
|
Prüfdruck |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Öffnungsgröße |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (großer Luftstrom) |
F: Was ist der Hauptunterschied zwischen 3V2- und 3V3-Magnetventilen?
A: 3V2: mittlerer Durchfluss, geeignet für kleine pneumatische Steuerungssysteme
3V3: hoher Durchfluss, geeignet für mehrere Zylinder oder Anwendungen mit hohem Durchfluss.
Strukturunterschied: 3V3 hat einen größeren Körper und kann höheren Druck und Durchfluss bewältigen.
F: Wie groß ist die Öffnungsgröße des 3V3-Magnetventils?
A: Die Ventilöffnungsgröße des 3V3-08 beträgt 11 mm
F: Welche Produkte kann OLK 3V3 ersetzen?
A: OLK 3V3 kann Magnetventile der AIRTAC 3V3-Serie mit derselben Funktion und ähnlichen Spezifikationen ersetzen.
