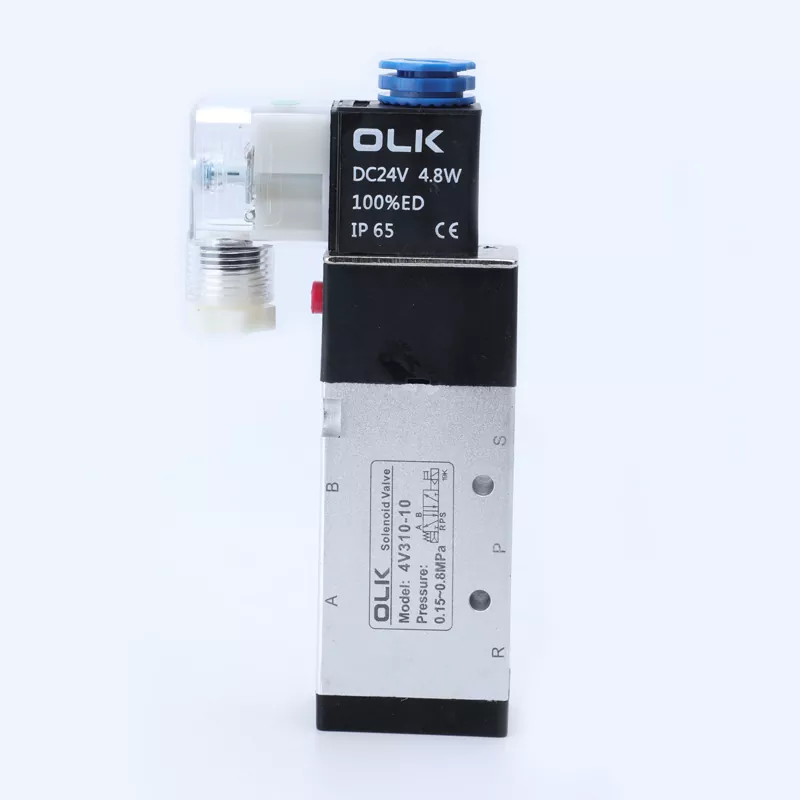

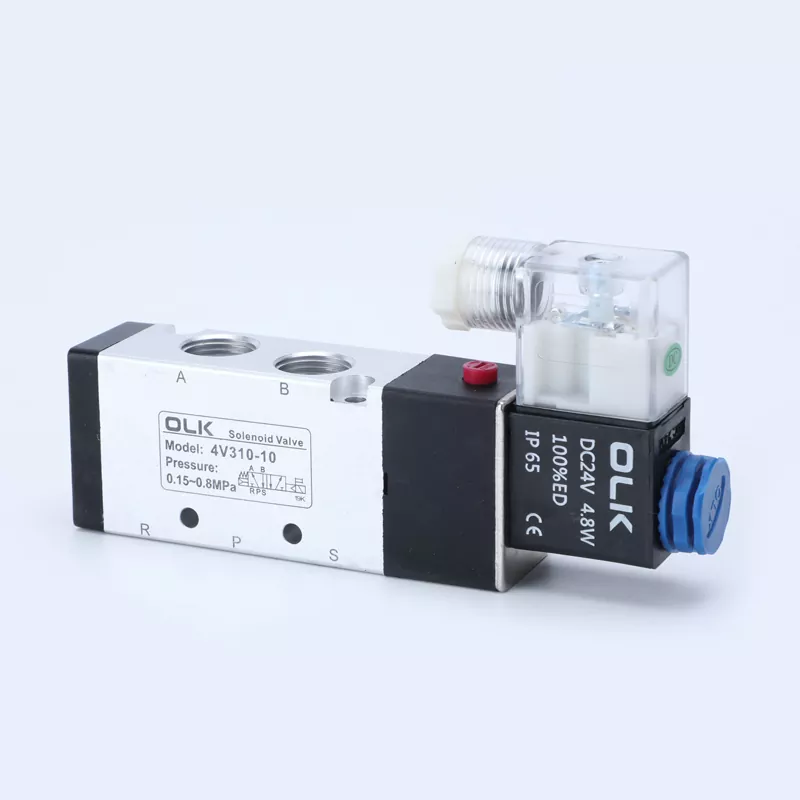

OLK 4V300 Magnetventil 5 Way, 5/2way, 5/3-Wege pneumatisches Magnetventil. Die innere Wand des Magnetventils der 4v300-Serie ist glatt, der Dichtungsring ist langlebig und abgenutzt und kann für eine längere Zeit verwendet werden. Der Abdichtungsring mit niedrigem Widerstandsmagnetventil hat eine Hochfrequenzstabilität.
Langlebig und nicht leicht beschädigt/Energieeinsparung und niedriger Verlust/geeignet für verschiedene Anlässe
|
Bestellcode |
|
|
|||
|
|
|
|
|||
|
4V |
3 |
10 |
10 |
AC110V |
|
|
Modell |
Code |
Ventiltyp |
Portgröße |
Stromspannung |
Explosionsbeweisspule |
|

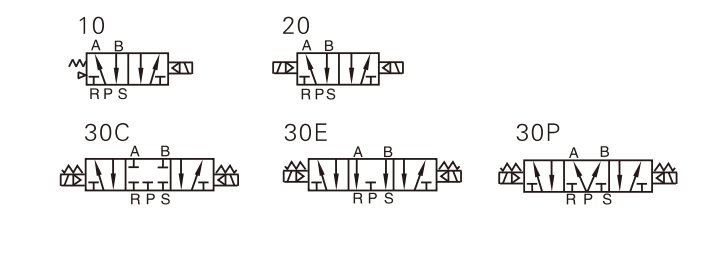

4V: Sport2 (3) Positionsmagnetventil |
3: 300 Serie |
10: Einzelmangel 5/2 Wege |
08: G1/4 |
AC220V |
NEIN: DIN -Typ |
|
|
|

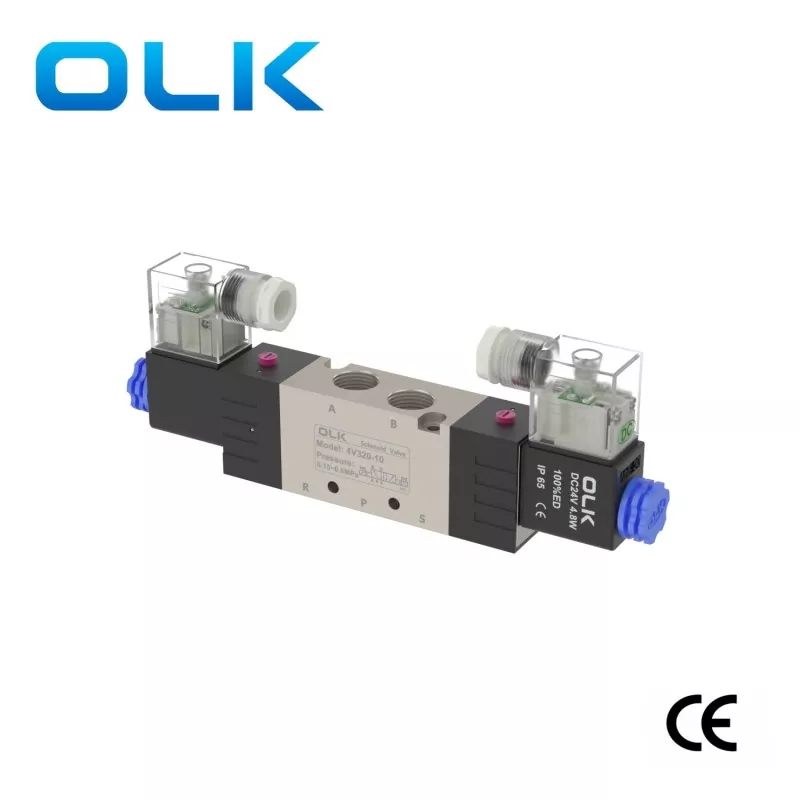

20: Doppelmagnetventil 5/2 Wege |
10: G3/8 |
DC24V |
I: Zeilenart |
|
|
|
30c: Doppelmangel vlave5/3way geschlossenes Zentrum |
|
AC110V |
|
|
|
|
30E: Doppelmangel Vlave5/3way Auspuffzentrum |
|
AC24V |
|
|
|
|
30p: Doppelmagnetventil 5/3 -Wege -Druckzentrum |
|
DC12V |
|
|
Modell |
4v310-08 4v320-08 |
4v330-08 4v330e-08 4v330p-08 |
4v310-10 4v320-10 |
4v330c-10 4v330e-10 4v330p-10 |
|
Arbeitsmedium |
Luft （Filter durch einen Filterscreen von über 40 μm） |
|||
|
Aktionsmodus |
Interner Pilottyp |
|||
|
Portgröße |
Inlet = Outlet = Auspuffanschluss = G1/4 |
Inlet = Outlet == G1/8 Auspuffanschluss = G1/4 |
||
|
Wirksamer Querschnittsbereich |
25mm² （CV = 1,4） |
18,0 mm² （cv = 1） |
30,0 mm² （CV = 1,68） |
18,0 mm² （CV = 1,0） |
|
Positionen |
5/2 Port |
5/3 Port |
5/2 Port |
5/2 Port |
|
Druckbereich |
0,15-0,8 MPa (21-114PSI) |
|||
|
Beweisdruck |
1,5 MPa (215psi) |
|||
|
Arbeitsdruck |
‘-20-70 ℃ |
|||
|
Körpermaterial |
Aluminiumlegierung |
|||
|
Schmierung |
Keine Notwendigkeit |
|||
|
Max.operierende Frequenz |
5 mal/Sekunde |
3 mal/Sekunde |
5 mal/Sekunde |
3 mal/Sekunde |
|
Gewicht |
4v310-08: 310g 4v320-08: 400g |
450 g |
4v310-10: 310g 4v320-10: 400g |
450 g |
