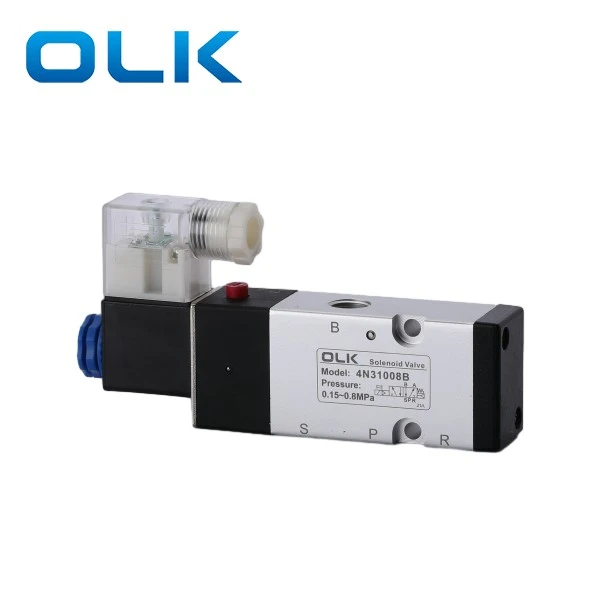

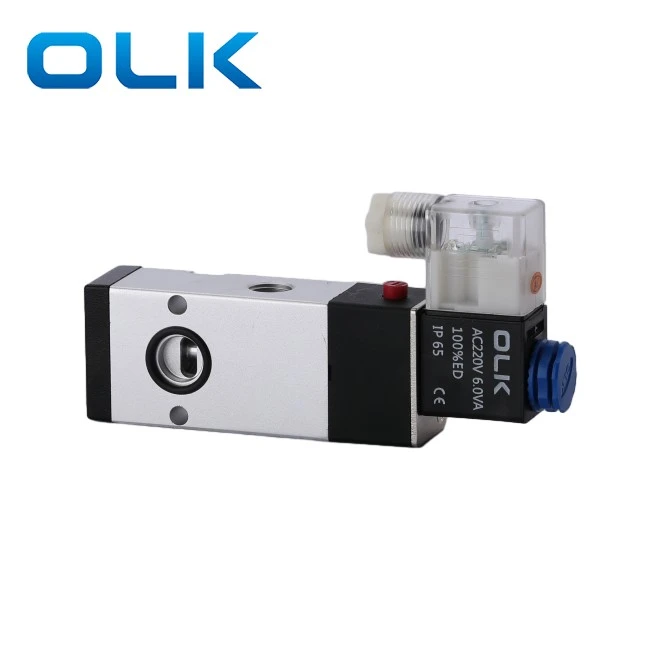

5 Way 4N310-08 Plattenmagnetventil

OLK 2Position 5-Way 4N310-08 Plattenmagnetventil-Gewinde ist G1/4-Anschlussgröße.4N310-08 Ventil haben ein Back Air-Outlet-Design, das flexible Installation und platzsparende Ersparnis ermöglicht, wodurch die Reaktionsgeschwindigkeit und die Systemstabilität effektiv verbessert werden.

5 Way 4N310-08 ist speziell für das Werkzeugklemmzylindersystem geeignet, das für Szenarien mit hoher Frequenzschaltung geeignet ist.

5 Way 4N310-08 Plattenmagnetventil Produktmerkmale:

Dediziertes Design für Messerzylinder/Klemmzylinder

Luftentlüftung auf der Rückseite, kompakte Struktur

Optionale Spannung: AC220V / DC24V

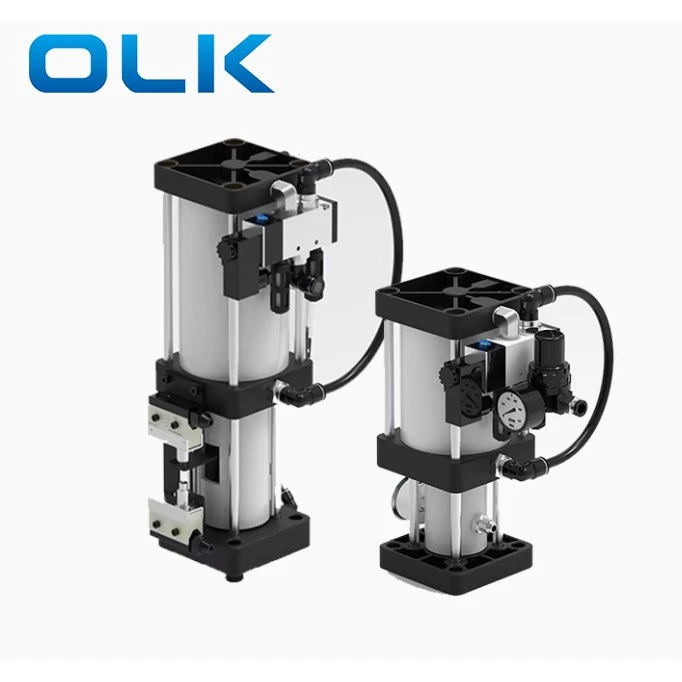

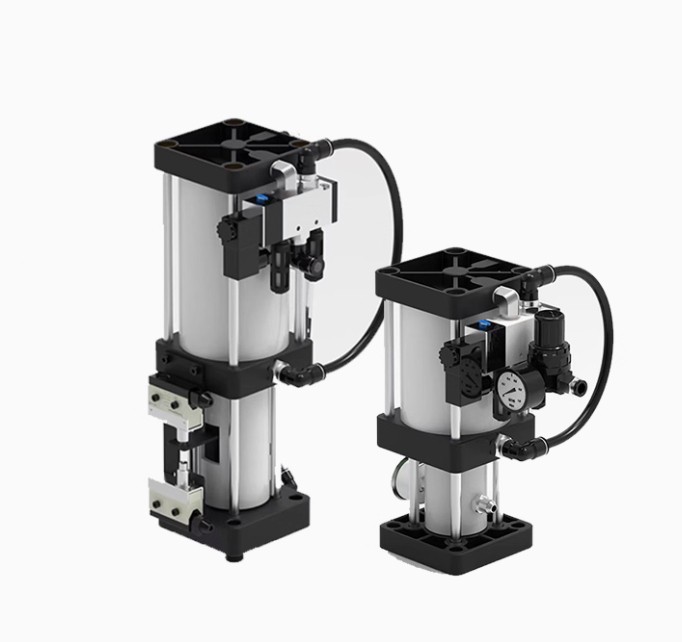

TRC -Übersicht (Tool Release Cylinder)

Der Werkzeugfreisetzungszylinder wird speziell für CNC -Maschinenspindeln verwendet, um Werkzeuge zu entlassen. Dieser Zylinder verwendet das Prinzip der "Gleichdrucksübertragung in Flüssigkeiten", sodass ein kleiner Luftdruck die große Kraft erzeugt, die zur Freilassung des Werkzeugs in der CNC-Spindel erforderlich ist. Der Zylinder besteht aus: Luftzylinder, 5-Wege 2-Position 4N310 Solenoidventil, Ölreservoir und Mikrometräger.

Werkzeugveröffentlichungszylinderinstallationsnotizen

Führen Sie für vertikale Spindeln den Zylinder mit einer Klammer und installieren Sie ihn vertikal über der Spindelbox.

Halten Sie bei horizontalen Spindeln den Ölbecher vertikal und höher als der Zylinderkörper.

Der Ölbecher muss nach oben müssen, damit die Luft aus dem Zylinder entweichen kann.

Werkzeugveröffentlichungszylinderinstallationsschritte

Schalten Sie die Maschinenleistung (Tafel und Schrank) und die Luftversorgung aus.

Entfernen Sie die Spindelboxabdeckung. Luftrohre vom Magnetventil abnehmen.

Schrauben Sie die Plastikmutter auf der Magnetspule ab (entfernen Sie keine Drähte, es sei denn, sie sind ordnungsgemäß gekennzeichnet).

Trennen Sie die Drähte von den oberen und unteren Grenzschaltern (sorgfältig markieren).

Entfernen Sie den alten Zylinder.

Installieren Sie den neuen Zylinder und fixieren Sie ihn mit Schrauben.

Verbinden Sie Drähte und Luftrohre wieder. Stellen Sie sicher:

Der obere Limitschalter wird gedrückt.

Der Unterschalter wird korrekt eingestellt (für Maschinen mit dem Toolmagazin ist dies für die Sicherheit von entscheidender Bedeutung).

Nach der Installation mit einem Werkzeug testen. Überprüfen Sie die Tool -Release und -klemme. Für Maschinen mit einem Toolmagazin ändern sich das Testwerkzeug.

TOOL -Release -Zylindernutzung Vorsichtsmaßnahmen

· Der Zylinder kann vertikal oder horizontal installiert werden. Für horizontale muss die Ölbecher nach oben.

· Die Luftversorgung muss sauber und trocken sein, Druck mindestens 6 kgf/cm².

· Ölstand in der Tasse: Mindestens 1/5, maximal 4/5.

· Überprüfen Sie die 4N310 Magnetspannung und den Luftdruck während der Installation.

FAQ

Wofür wird 4N310 verwendet?

4N310 wird für den Werkzeugfreisetzungszylinder verwendet.

AC gegen DC -Spule?

AC ist für Haushaltsmacht; DC ist direkt Strom.

Was ist die Taste unter dem Verbindungsloch?

Es schaltet den Auspuffanschluss manuell.

Installationstipps?

Reinigen Sie Rohre und Anschlüsse, um zu vermeiden, dass Schmutz in den Luftkreis eindringt.

Was ist 4N310-08 Portgröße?

Einlass, Auslass, Auspuff: G1/4 -Gewinde; Seitenabgasdurchmesser: 19 mm.
