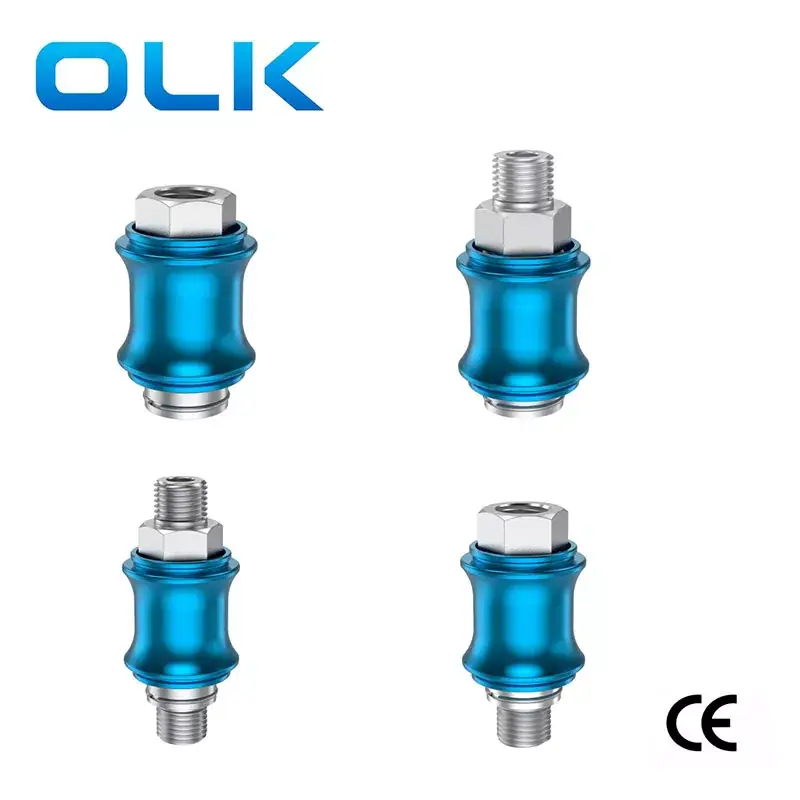

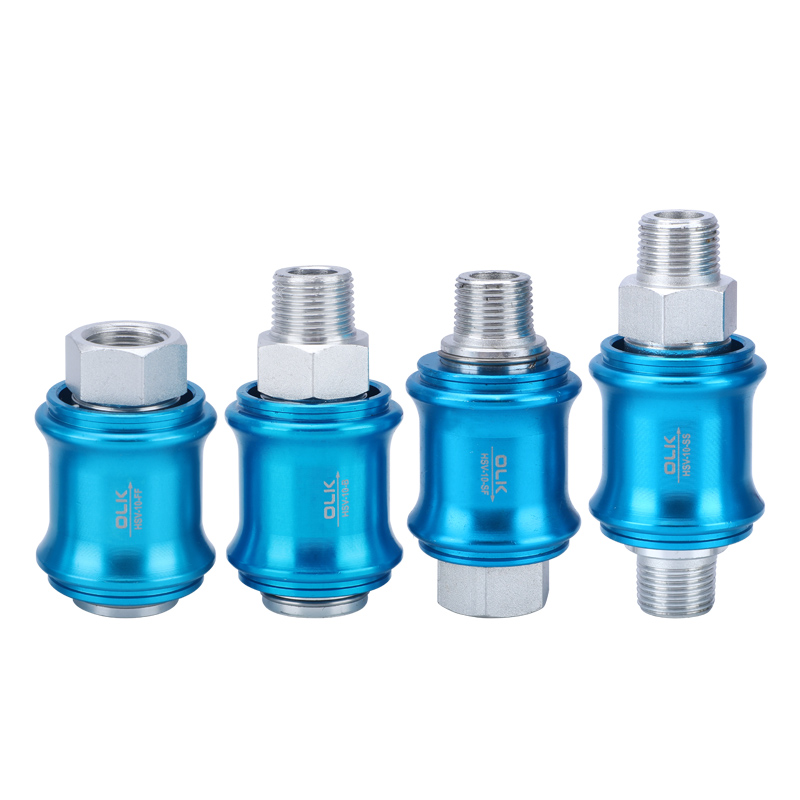

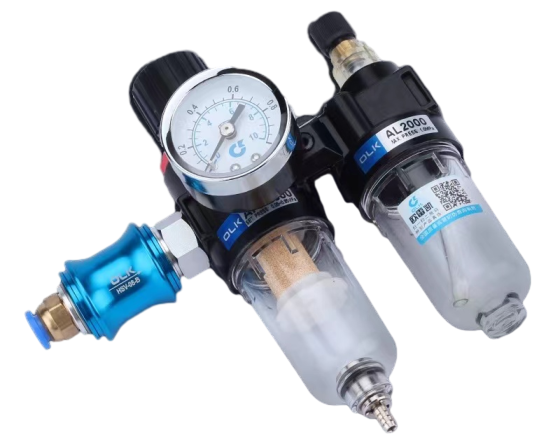

OLK als professioneller Hersteller möchte Ihnen hochwertige 3-Wege-Handschieberventile der HSV-Serie anbieten. Die Handschieberventile der HSV-Serie 2/3 von Ouleikai (OLK) werden zum Umschalten manuell betätigt. Sie zeichnen sich durch einen einfachen Aufbau ohne komplexe elektrische Steuerungskomponenten aus und bieten flexible manuelle Bedienung und gute Abdichtung. Mit verschiedenen verfügbaren Innen- und Außengewindeanschlüssen eignen sie sich für den Einsatz in unterschiedlichen Rohrleitungssystemen. Die kompakte Größe des HSV-Handschiebeventils ermöglicht eine einfache Installation und eignet sich daher für Szenarien mit begrenztem Platzangebot.
Der Handschieber selbst hat die Druckentlastungsfunktion und der Dichtring ist eine O-Ring-Dichtung. Der Aktionsmodus ist manuell und wird nicht durch den Druck beeinflusst. Manchmal kann es am Vakuumsauger verwendet werden, seine Dichtleistung ist jedoch auf den Überdruck ausgelegt. Die erzeugte Leckage ist für den Betriebsdruck tolerierbar. In der Vakuumanwendung kann es bei großer Saugkraft oder großem Durchfluss und kontinuierlicher Gasversorgung verwendet werden, da es kostengünstig und einfach zu bedienen ist. Bei einigen Vakuumgeneratoren mit kleinem Durchfluss oder bei der Vakuumerkennung und anderen Gelegenheiten mit hohen Anforderungen an die Abdichtung kann es jedoch nicht verwendet werden.
Handschiebeventil der HSV-Serie von OLKSymbol:
| Bestellcode |
||||
|
HSV |
-- | 08 | SS |
|
| Modell: |
|
Portgröße: | Montageart: |
Gewindetyp: |

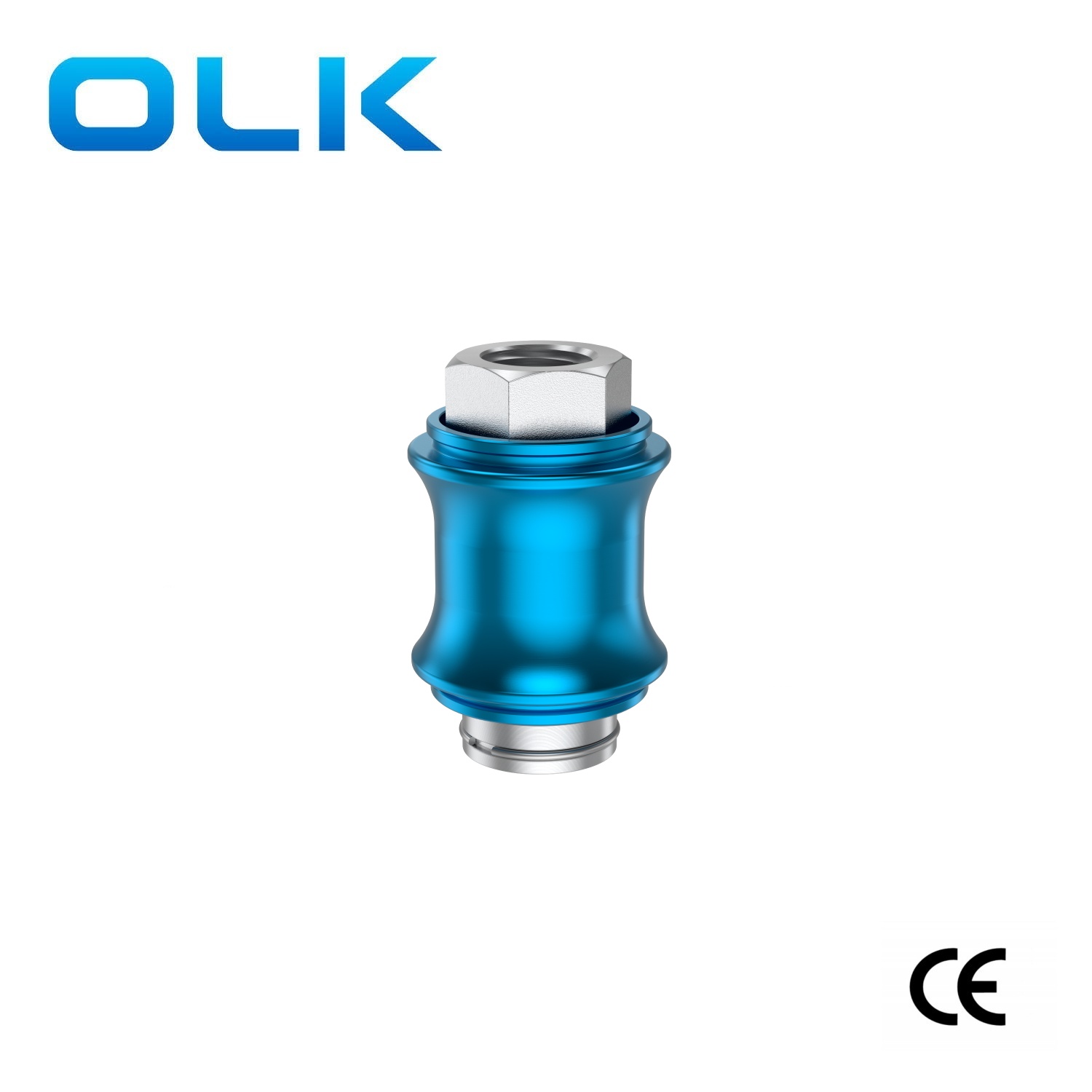

| FF:Doppeltes Innengewinde |
|
06:1/8 |
Leer:Standard |
Leer:PT |
|
|
|
08:1/4 |

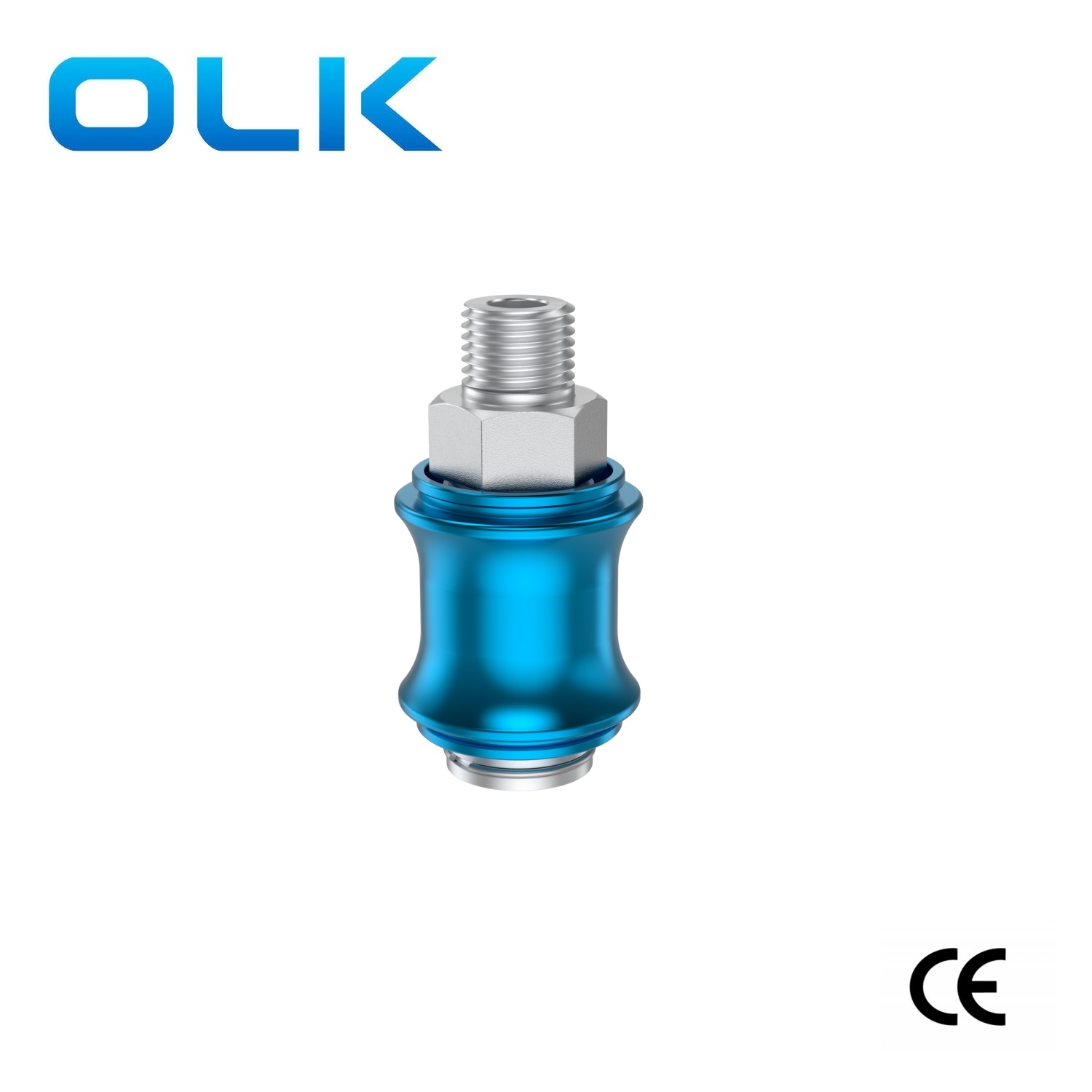

SS:Doppeltes Außengewinde |
G:G |
|
|
|
10:3/8 |
FF:Doppeltes Innengewinde |
T:NPT |
|
|
|
15:1/2 |

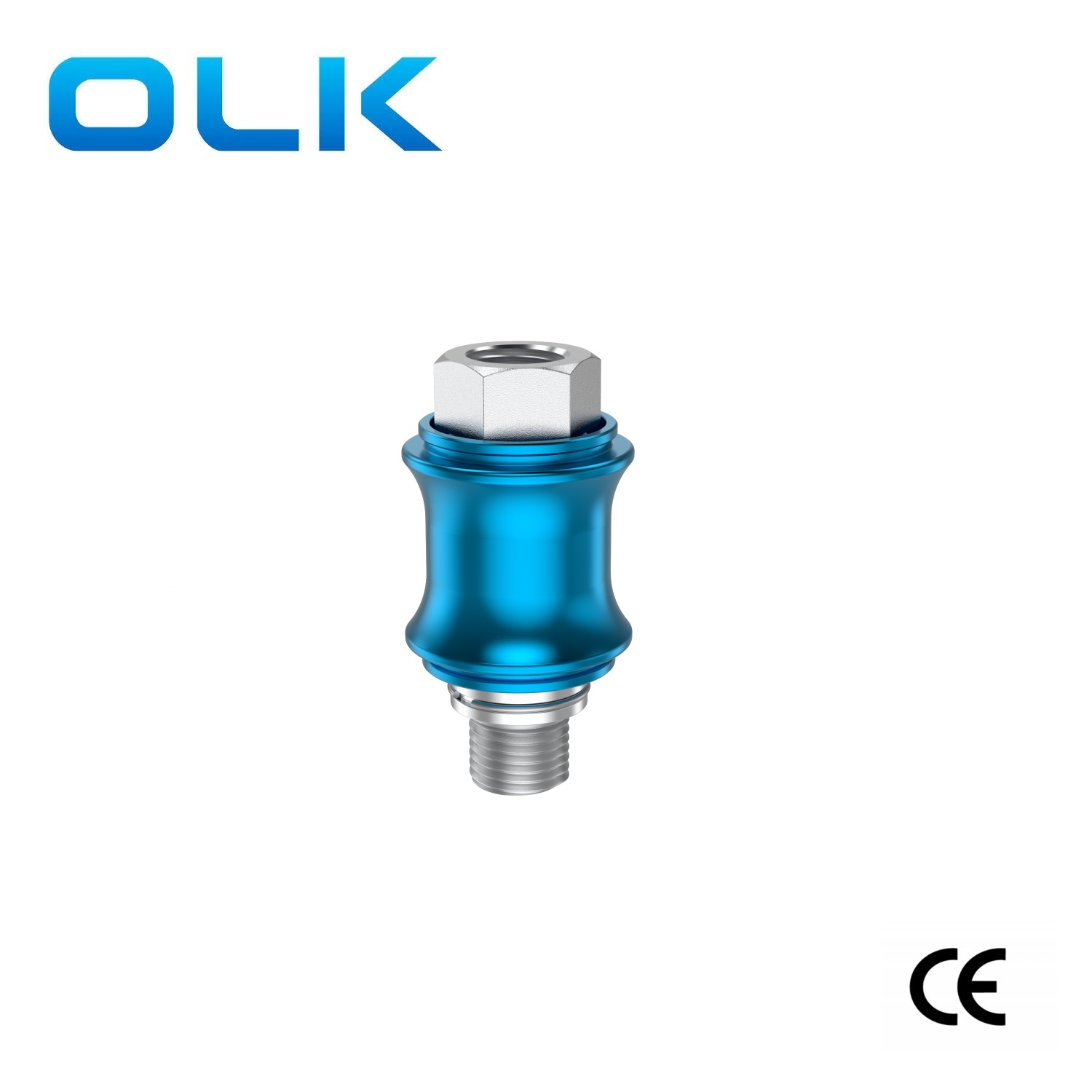

SF: Außen- und Innengewinde |
|
|
|
|
20:3/4 |
|
|
|
|
|
25:1 |
|
|
Produktmerkmale:
1. Wird zum Ein- und Ausschalten des Luftdrucks für pneumatische Geräte verwendet.
2.Wenn die Luft gestoppt wird, wird der Restdruck an den Auslass abgegeben, was die Sicherheit bei der Reparatur oder Anpassung des Codes angeschlossener Geräte gewährleistet.
3. Mehrere Anschlussmöglichkeiten mit Innen- und Außengewinde, geeignet für verschiedene Rohrleitungssysteme:
4. Sanftes Schalten mit hervorragender taktiler Rückmeldung.
5. Großer effektiver Durchflussbereich.
6. Hart eloxierte Oberfläche auf der Spule und eloxierte Behandlung auf der Oberfläche des Ventilkörpers, wodurch die Farbbrillanz über einen längeren Zeitraum erhalten bleibt.
|
Arbeitsmedium |
Luft (gefiltert durch einen Filter über 40μm) |
|
Aktion |
Manuelle direkte Aktion |
|
Einlass=Auslass=PT1/4 |
Zwei Positionen, drei Wege |
|
schmierend |
unnötig |
|
Arbeitsdruckbereich MPa(psi) |
0∼1,0(~145) |
|
Garantierte Druckfestigkeit |
1,5 MPa (215 psi) |
|
Arbeitstemperatur °C |
-20∼70 |
|
Körpermaterial |
Aluminiumlegierung |
|
Modell |
Anschlussdurchmesser |
Querschnittsfläche mm² (CV-Wert) |
|
HSV06 |
G1/8 |
3:300-Serie |
|
HSV08 |
G1/4 |
40,0(2,20) |
|
HSV10 |
G3/8 |
60,0(3,50) |
|
HSV15 |
G1/2 |
140,0(7,80) |
|
HSV20 |
G3/4 |
250,0(13,80) |
|
HSV25 |
G1 |
392,0 (21,78) |

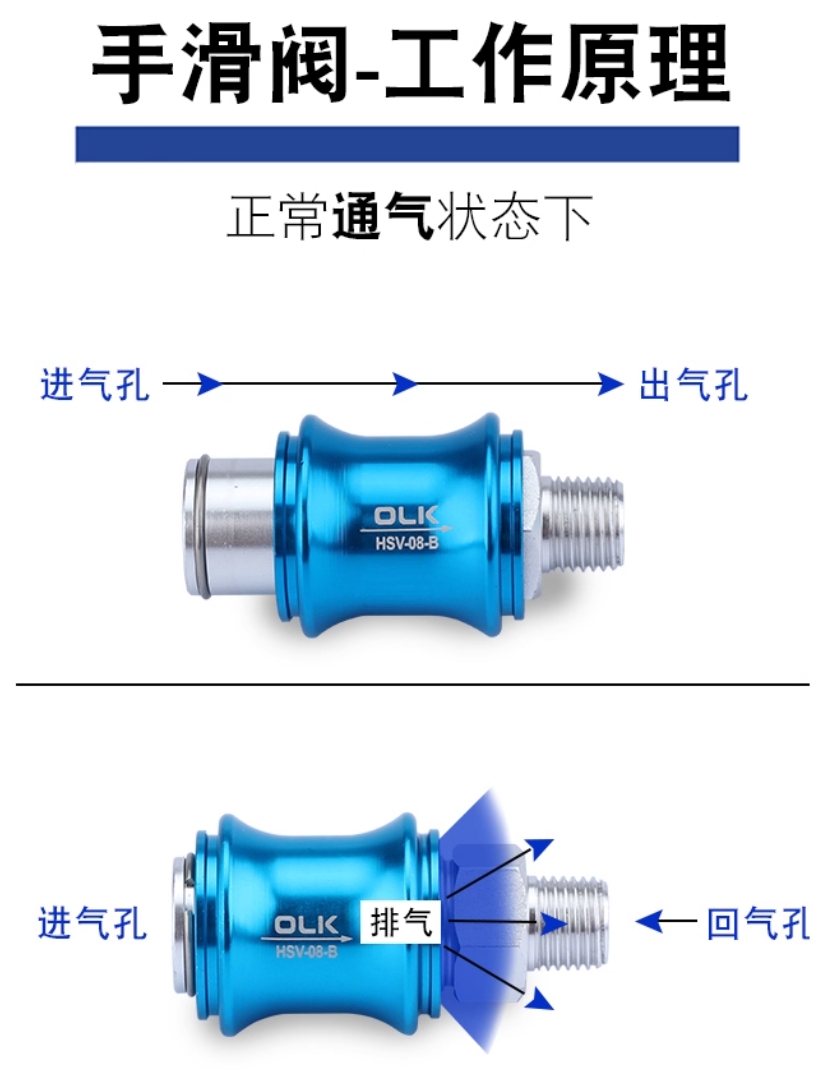

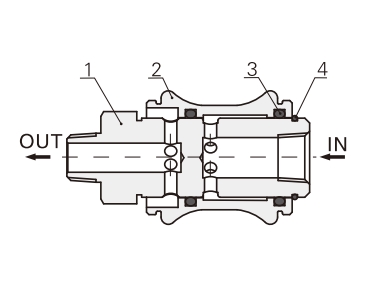

Funktionsprinzip des manuellen Schieberventils:
FAQs:
1.Was sind die Spezifikationen des manuellen Schieberventils der HSV-Serie?
Der Handschieber selbst hat die Druckentlastungsfunktion und der Dichtring ist eine O-Ring-Dichtung. Der Aktionsmodus ist manuell und wird nicht durch den Druck beeinflusst. Manchmal kann es am Vakuumsauger verwendet werden, seine Dichtleistung ist jedoch auf den Überdruck ausgelegt. Die erzeugte Leckage ist für den Betriebsdruck tolerierbar. In der Vakuumanwendung kann es bei großer Saugkraft oder großem Durchfluss und kontinuierlicher Gasversorgung verwendet werden, da es kostengünstig und einfach zu bedienen ist. Bei einigen Vakuumgeneratoren mit kleinem Durchfluss oder bei der Vakuumerkennung und anderen Gelegenheiten mit hohen Anforderungen an die Abdichtung kann es jedoch nicht verwendet werden.
2.Kann das Handschiebeventil im Vakuum verwendet werden?
Der Handschieber selbst hat die Druckentlastungsfunktion und der Dichtring ist eine O-Ring-Dichtung. Der Aktionsmodus ist manuell und wird nicht durch den Druck beeinflusst. Manchmal kann es am Vakuumsauger verwendet werden, seine Dichtleistung ist jedoch auf den Überdruck ausgelegt. Die erzeugte Leckage ist für den Betriebsdruck tolerierbar. In der Vakuumanwendung kann es bei großer Saugkraft oder großem Durchfluss und kontinuierlicher Gasversorgung verwendet werden, da es kostengünstig und einfach zu bedienen ist. Bei einigen Vakuumgeneratoren mit kleinem Durchfluss oder bei der Vakuumerkennung und anderen Gelegenheiten mit hohen Anforderungen an die Abdichtung kann es jedoch nicht verwendet werden.
3.Wie viele Typen gibt es im manuellen Schieberventil?
Eines mit glatter Oberfläche und eines mit gerändelter Oberfläche. Beide Ausführungen stehen zur Auswahl
