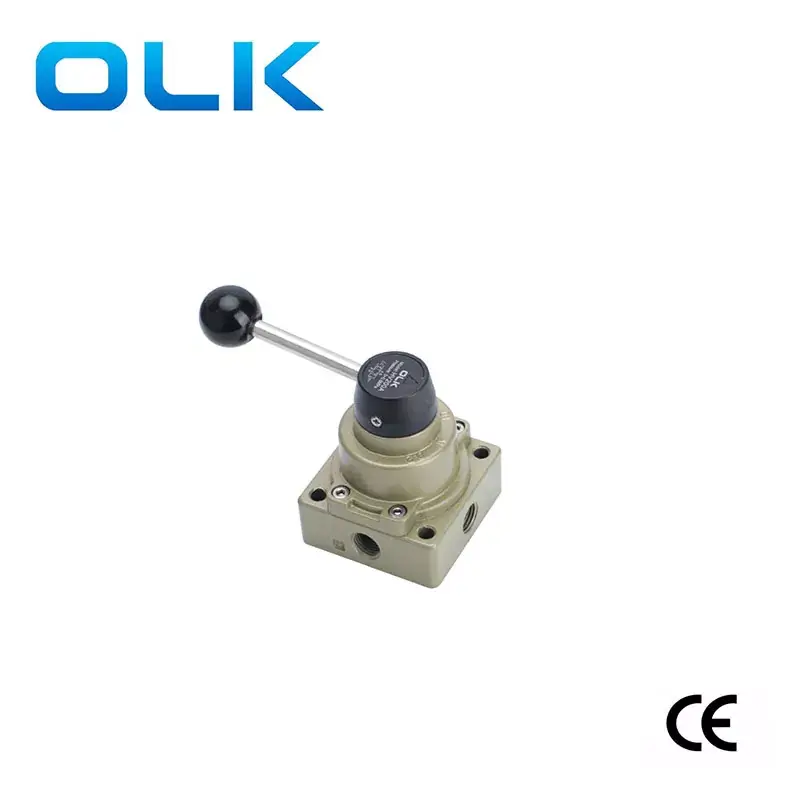

Die handbetätigten Zweiwegeventile HV200A/B von Ouleikai (OLK) mit vier Anschlüssen werden manuell betätigt, wobei die Luftwegumschaltung durch Drehen des Ventilgriffs erfolgt. Sie sind einfach und intuitiv zu bedienen und benötigen keine zusätzliche Energieversorgung. Das HV200B 2/4-Wege-Ventil verfügt über einen eingebauten Schalldämpfer am unteren Auslassanschluss.
Die manuellen 4-Wege-Drehventile der Serie OLK HV200 sind vielseitig und für verschiedene pneumatische Systeme geeignet. Mit stabiler Leistung, Zuverlässigkeit und Kosteneffizienz sind sie eine ideale Wahl für die Steuerung pneumatischer Systeme.
Manuelle Drehventile der Serie HV200, 4-Wege. Unterschiedliche Gänge führen zu unterschiedlichen Zylinderaktionen.
Wenn in den 02. Gang geschaltet wird, lässt der Auslasskanal B Luft ab, der Auslasskanal A entlüftet und der Zylinder fährt aus.
Beim Umschalten in den N-Gang sind die Auslassöffnungen A und B geschlossen und der Zylinder stoppt auf halbem Weg.
Beim Schalten in den 01. Gang entlüftet die Auslassöffnung A, die Auslassöffnung B entlüftet und der Zylinder fährt ein.
|
Bestellcode |
|||||
|
HV |
2 |
00 |
__ |
A |
08 |
|
Modell |
Serie |
|
|
Funktion |
Portgröße |
|
HV: Manuelles Drehventil der HV-Serie |
2:200-Serie |
|
|
A: Viereckige Schnittstelle |
08:RC1/4 |
|
|
|
|
|
B:B: Zweiseitige Schnittstelle, mit Schalldämpfung an der Unterseite |
|
|
Modell |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Arbeitsmedium |
Luft (Filterung durch ein Filtersieb von über 40 μm) |
|||
|
Aktionsmodus |
HANDsteuerung |
|||
|
Portgröße |
Einlass=Auslass=PT1/4 |
|||
|
Druckbereich |
0,15–0,8 MPa (21–114 PSI) |
|||
|
Position |
2/4 Port |
3/4 Anschluss |
2/4 Port |
3/4 Anschluss |
|
Aufwachender Druck |
„-10-60℃ |
|||
|
Prüfdruck |
1,5 MPa (215 psi) |
|||
|
OLK Pneumatische Handdrehventile – 5 Modelle im Vergleich |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Tolles Modell |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Position |
2 Positionen, 4 Wege |
|
3 Positionen, 4 Wege |
|
3 Positionen, 4 Wege |
|
3 Positionen, 4 Wege |
|
3 Positionen, 4 Wege |
|
|
3 Positionen, 4 Wege |
|
|
|
|
|
|
|
|
|
Portgröße |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Produktmerkmale |
Panelmontage |
|
A: Viereckige Schnittstelle B: zweiseitige Schnittstelle, mit Schalldämpfung an der Unterseite |
|
|
|
|
|
Leer: Ein Loch auf einer Seite L: Zwei Löcher auf gegenüberliegenden Seiten; D: Vier Löcher auf der Unterseite; |
|
|
|
|
|
|
|
|
|
|
|
|
Handhaben |
Abnehmbarer Griff |
|
Abnehmbarer Griff |
|
Abnehmbarer Griff |
|
Nicht abnehmbare/Kunststoffgriffe |
|
Abnehmbarer Griff, Verbrühschutzgriff |
|
|
|
|
|
|
|
|
|
|
|
|
Abmessungen der Basis |
200er-Serie: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Modell |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Arbeitsmedium |
Luft (Filterung durch ein Filtersieb von über 40 μm) |
|||||
|
Aktionsmodus |
HANDsteuerung |
|||||
|
Portgröße |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Druckbereich |
0,15–0,8 MPa (21–114 PSI) |
|||||
|
Position |
2/4 Port |
3/4 Anschluss |
2/4 Port |
3/4 Anschluss |
2/4 Port |
3/4 Anschluss |
|
Aufwachender Druck |
„-10-60℃ |
|||||
|
Prüfdruck |
1,5 MPa (215 psi) |
|||||
