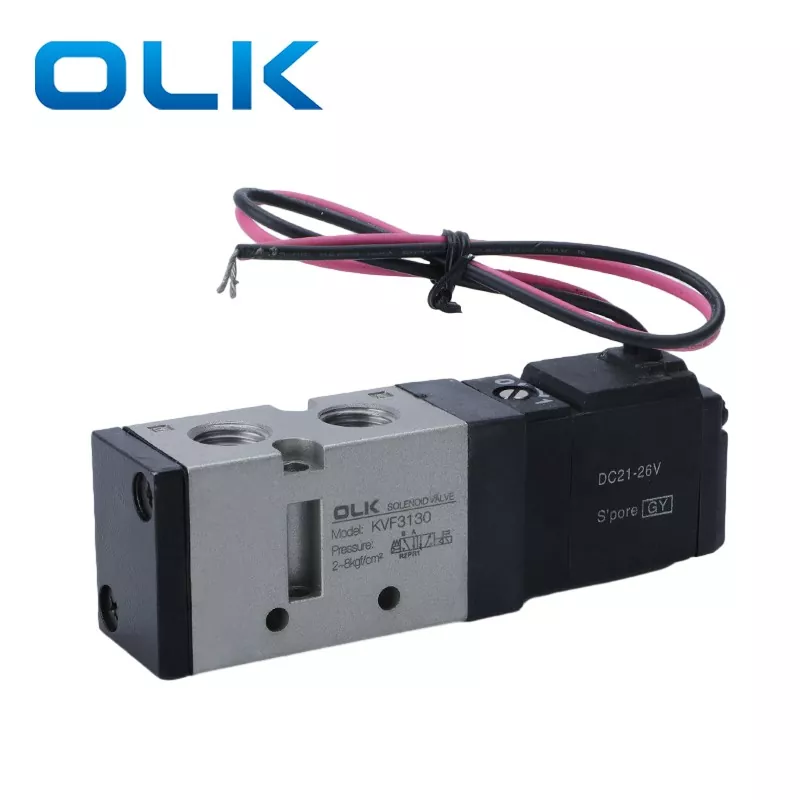

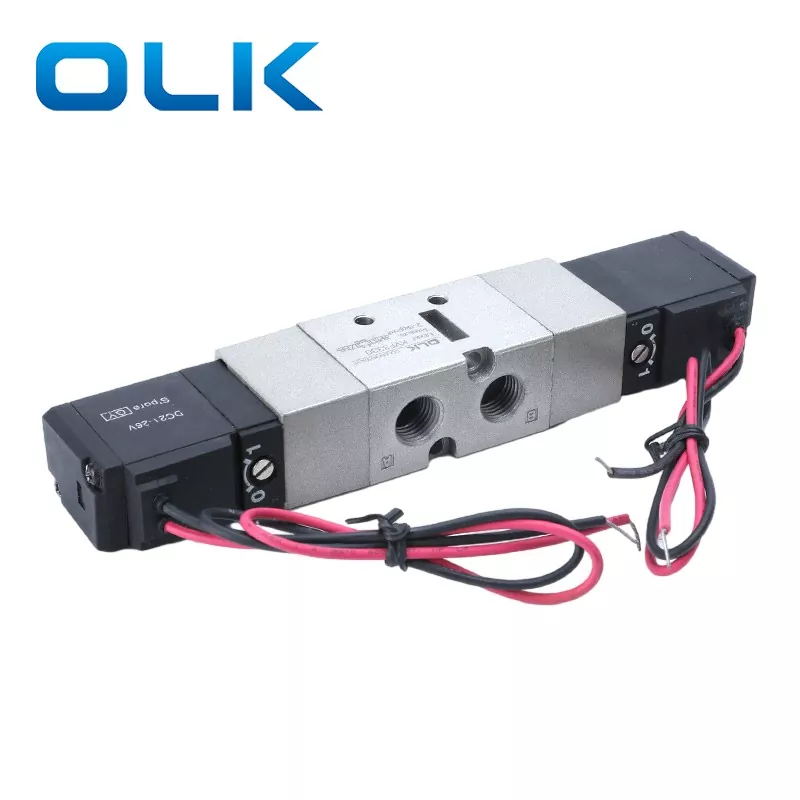

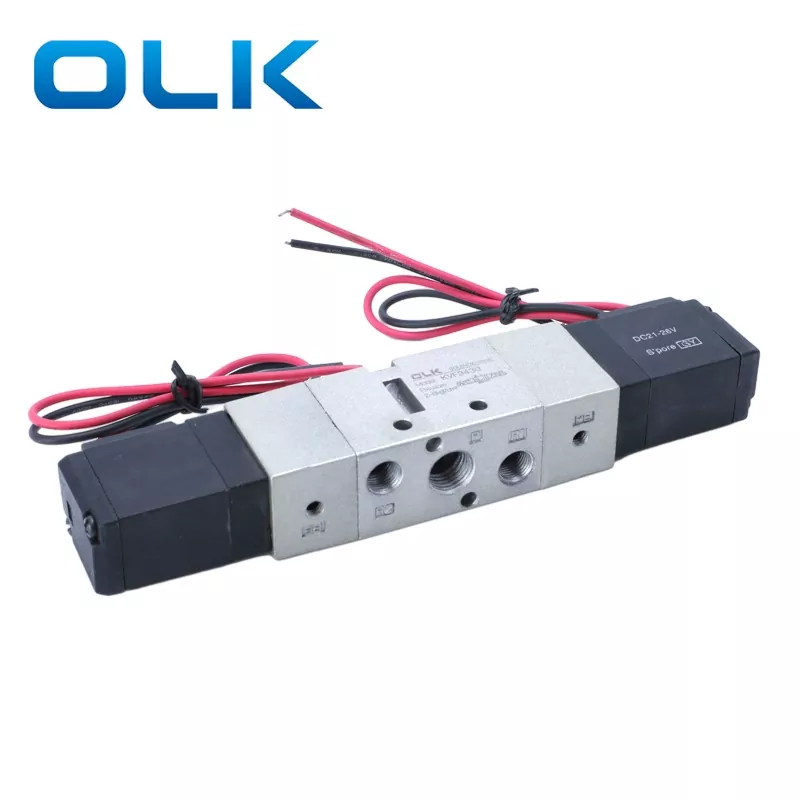

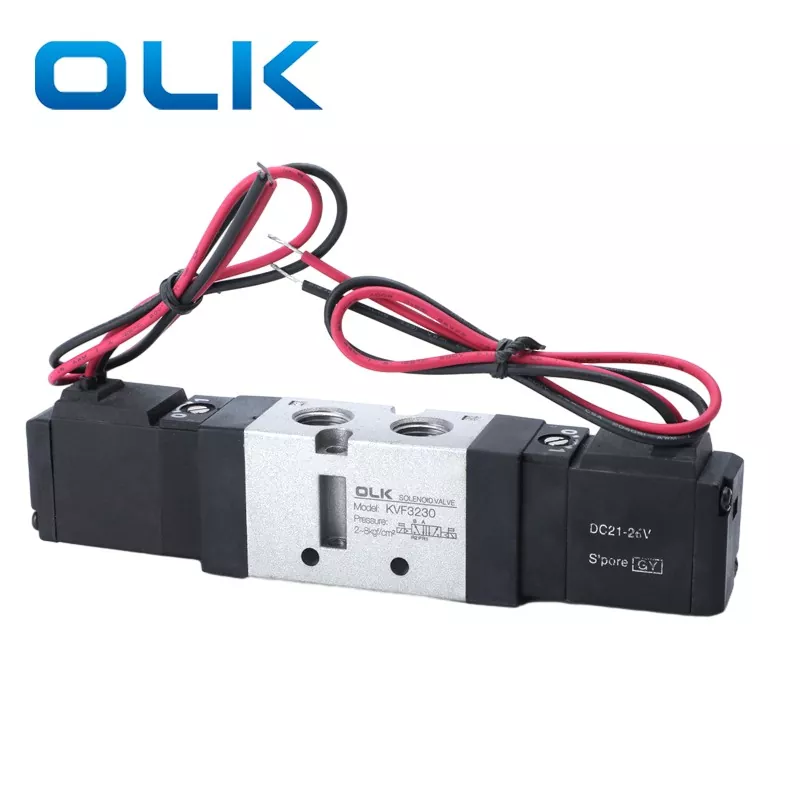

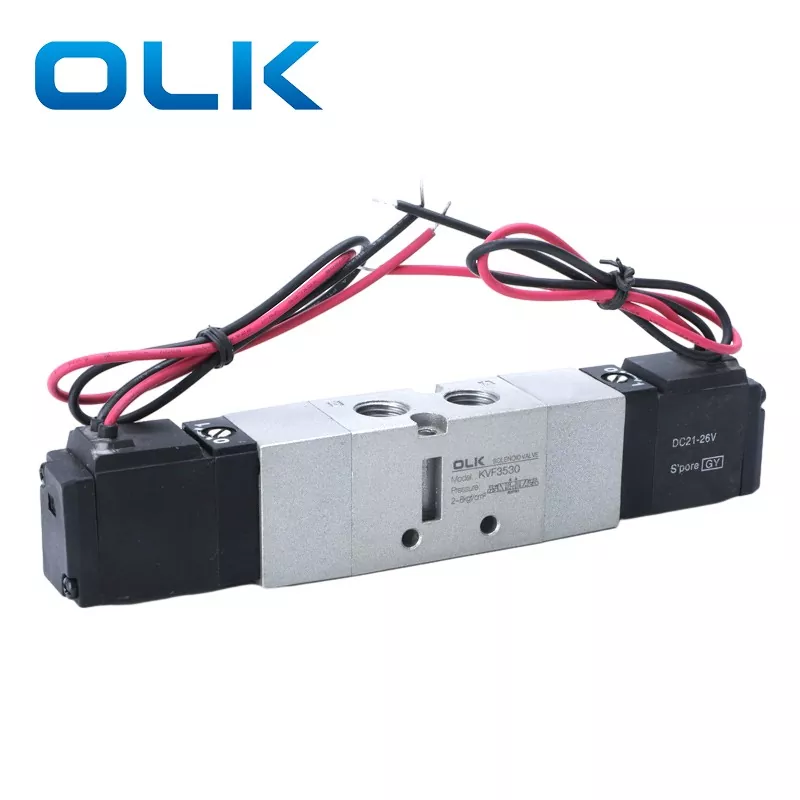

VF3000-Magnetventil mit interner Vorsteuerung, 2 Positionen, 5 Wege und 3 Positionen, 5 Wege, Direktleitungstyp
Die Spulenbohrung verwendet ein spezielles Bearbeitungsverfahren für geringe Reibung, niedrigen Startdruck und längere Lebensdauer. Die große Anschlussgröße sorgt für einen höheren Luftstrom und eignet sich für den Antrieb mittlerer bis großer Zylinder oder mehrerer Aktuatoren.
Das modulare Design ermöglicht die Montage mehrerer Ventile, eine zentrale Luftversorgung und reduzierte Rohrleitungen. Die Magnetventile der Serien DS/VF 3000 und 5000 werden häufig in pneumatischen Steuerungssystemen mit hohem Durchfluss für automatisierte Produktionslinien und Industriemaschinen eingesetzt.
·Hoher Durchfluss
·Rohrleitungen / modular / platzsparend
·Haltbarkeit auf Industrieniveau
|
Bestellcode |
||||||
|
VF3 |
130 |
_ |
4 |
G |
B |
02 |
|
Modell |

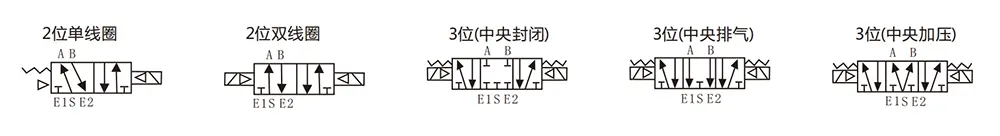

Ventiltyp |
|
Stromspannung |
Linientyp |
Manuel |
Portgröße |
|
VF3000 Magnetventil |
130: 5/2-Wege-Einzelmagnetventil |
|
3:110VAC |
G:Linientyp |
|
02:PT1/4 |
|
|
230: Doppelmagnetventil 5/2-Wege |
|
4:220VAC |
D: DIN-Typ |
|
|
|
|
330C: Doppelmagnetventil, 5/3-Wege, geschlossene Mitte |
|
5:24 VDC |
DZ:DZ mit Licht |
|
|
|
|
430E: Doppelmagnetventil, 5/3-Wege-Abluftmitte |
|
6:12 VDC |
|
|
|
|
|
530P: Doppelmagnetventil 5/3-Wege-Druckmitte |
|
|
|
|
|
|
Allgemeine Spezifikationen |
|
|
Arbeitsmedium |
Luft |
|
Aufwärmtemperatur |
0-50℃ |
|
Schmierung |
Keine Notwendigkeit |
|
Manuelle Übersteuerung |
Typ mit Schraubendreherverriegelung |
|
Stoß-/Vibrationsfestigkeit |
30G/5G (8,3–2000 Hz) |
|
Gehäuse |
Staubdicht |
|
Modell |
Position |
Spule |
kgf/cm²(Mpa) |
Reaktionszeit (ms) |
Max. Betriebsfrequenz |
Portgröße |
Effektive Querschnittsflächemm²(CV) |
kgf |
|
VF3130-□△B-02 |
2 Position |
Einzelaktion |
1,5 ~ 9 (0,15 ~ 0,8) |
≤30 ms |
5 |
PT1/4 |
17,1(0,95) |
0.21 |
|
VF3230-□△B-02 |
2 Position |
Doppelte Aktion |
1~9(0,1~0,9) |
≤30 ms |
5 |
PT1/4 |
17,1(0,95) |
0.29 |
|
VF3330-□△B-02 |
3 Position |
Doppelmagnetventil 5/3-Wege mit geschlossener Mitte |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
13,5(0,75) |
0.42 |
|
VF3430-□△B-02 |
3 Position |
Doppelmagnetventil 5/3-Wege-Auspuffmitte |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
17,1(0,95) |
0.42 |
|
VF3530-□△B-02 |
3 Position |
Doppelmagnetventil 5/3-Wege-Druckmitte |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
16,2(0,9) |
0.42 |
Welches Modell kann DS3000/VF3000 ersetzen?
DS3000 kann TPC in Korea mit derselben Funktion ersetzen, und VF 3000 kann SMC in Japan mit derselben Funktion ersetzen
Welchen Düsendurchmesser hat das 5-Wege-Magnetventil DS3000/VF3000?
DS3000/VF3000-Gewindebohrung ist PT1/4
