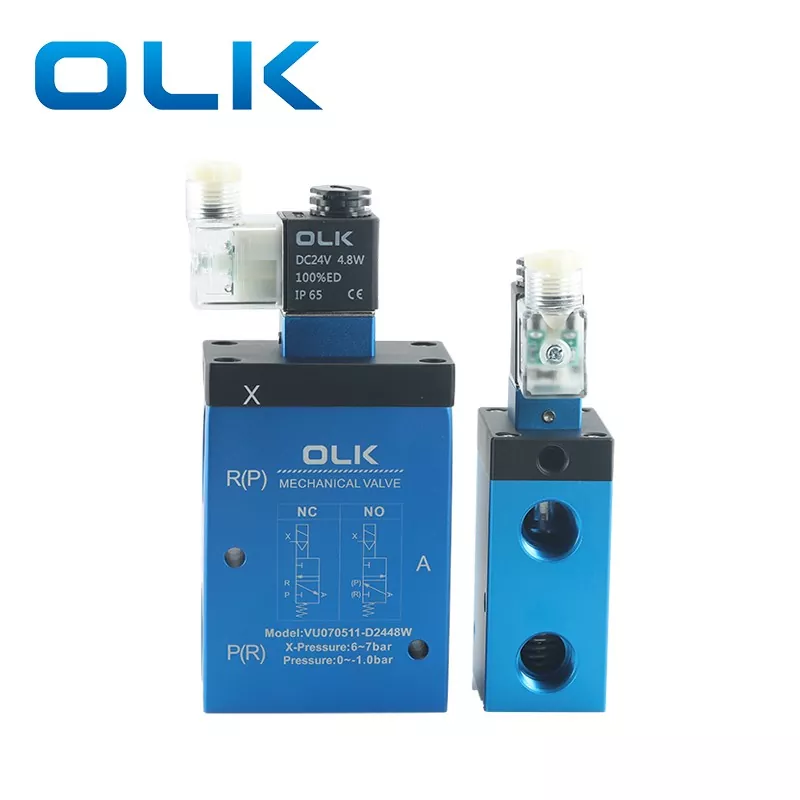

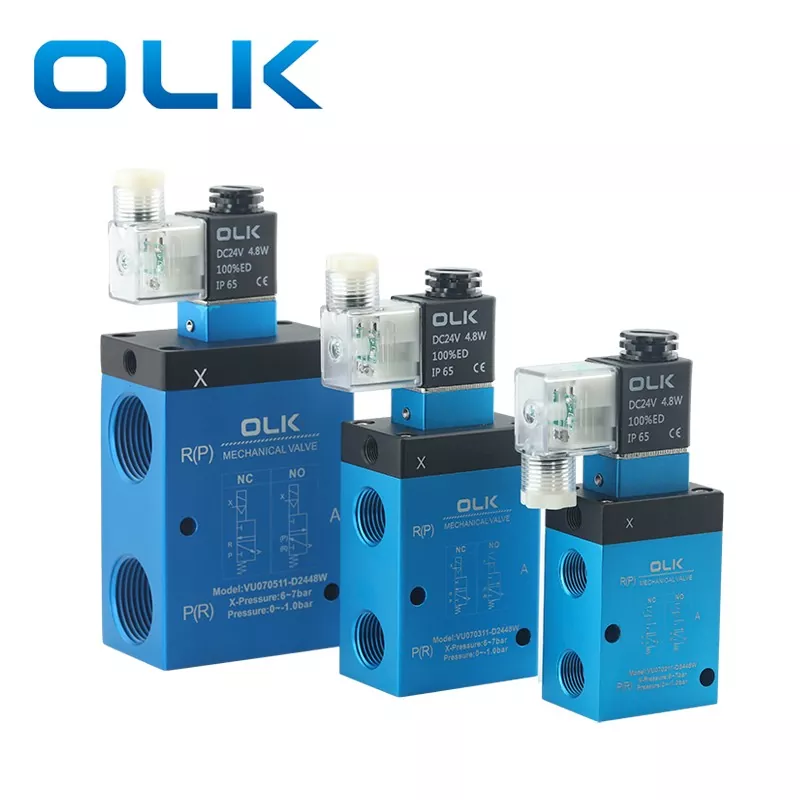

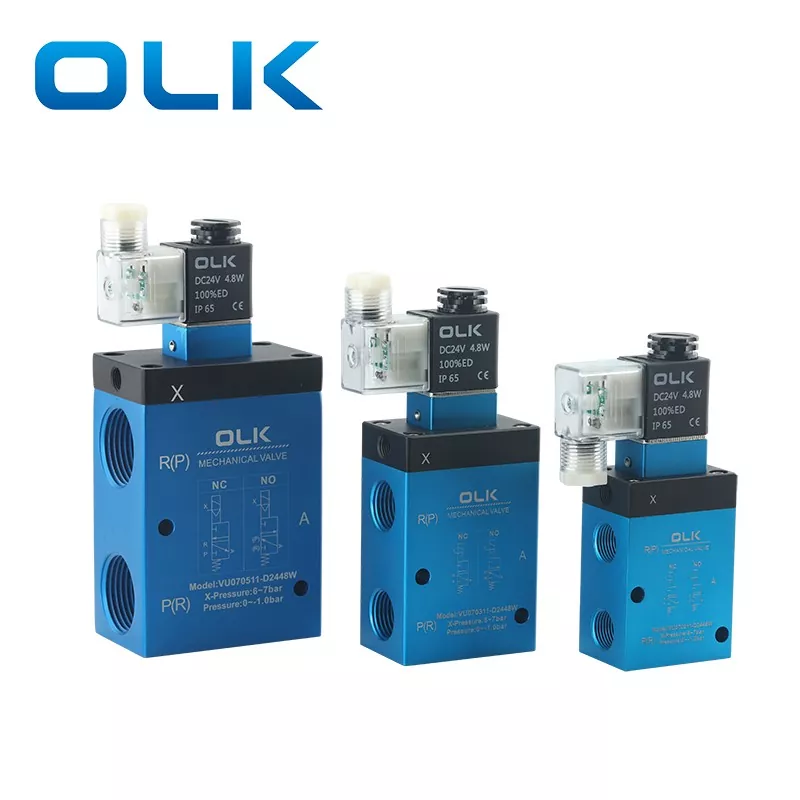

VU07 Vakuum-Magnetventil 3-Wege

Das 3-Wege-Vakuummagnetventil VU07 ist entweder mit interner oder externer Vorsteuerung erhältlich. Der Ventilkörper besteht aus einer blauen Aluminiumlegierung und ist mit einer großen Bohrung für eine hohe Durchflusskapazität ausgestattet.

Es ist für den Betrieb unter Vakuum (–100 kPa) sowie niedrigem Überdruck (0–0,5 MPa) geeignet.

Die Gewindeanschlussgrößen (P, A, R) sind in G3/8, G1/2 und G1 erhältlich, der Druckluftanschluss (X) in G1/8.

Hauptanwendungen

Das 3-Wege-Vakuummagnetventil wird hauptsächlich verwendet in: Vakuumaggregaten, Saugpalettierern, Robotern, Zuführgeräten, Geräten zum Öffnen von Beuteln und anderen Anwendungen, die ein schnelles Umschalten zwischen Vakuumsaugung und Atmosphäre erfordern, um eine schnelle Wiederherstellung des Atmosphärendrucks zu ermöglichen.

VU07 Vakuum-Magnetventil 3-Wege  Merkmale:

·Große Durchflusskapazität

·Geeignet für den Einsatz im Vakuum und bei niedrigem Druck (Vakuum: –100 kPa, niedriger Druck: 0–0,5 MPa)

·Erhältlich in den Ausführungen „Normal geschlossen“ (NC) und „Normal offen“ (NO).

·Optionale interne oder externe Pilotsteuerung

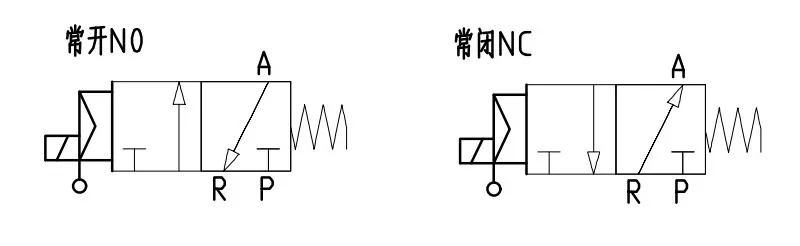

VU07 Vakuum-Magnetventil 3-Wege-Symbol

FAQs:

Welche Gewindegröße hat das Vakuumventil VU07?

VU0702: G3/8; VU0703: G1/2; VU0705: G1

Welche Spannungen sind für das VU-Vakuummagnetventil verfügbar?

Das VU-Vakuummagnetventil ist in DC24V 4,8W und AC220V 6VA erhältlich.

Wie groß ist der Druckluftanschluss am VU-Ventil?

Alle Druckluftanschlüsse sind G1/8.

Was bedeutet die Leckrateneinheit „Torr·L/s“?

„Torr·L/s“ ist eine gängige Einheit zur Leckratenmessung in Hochvakuum- oder Ultrahochvakuumsystemen.

Torr: eine Druckeinheit (1 Torr ≈ 133,3 Pa)

L: Liter (Volumeneinheit)

s: Sekunde (Zeiteinheit)

„Torr·L/s“ gibt also die Gasmenge (in Torr × Liter) an, die pro Sekunde austritt, was die Dichtleistung eines Systems oder einer Komponente widerspiegelt.

Gibt es eine Verbindung zwischen denVakuumgeneratorund das Vakuummagnetventil?

1.Vakuumversorgungssteuerung

Der Vakuumerzeuger erzeugt das Vakuum mithilfe von Druckluft, während das Vakuummagnetventil als Schalter fungiert.

Wenn das Ventil geöffnet ist, wird das Vakuum mit dem Saugnapf oder der Vakuumleitung verbunden.

Beim Schließen des Ventils wird das Vakuum unterbrochen.

2.Schnelles Umschalten zwischen Vakuum und Atmosphäre

Beim Pflücken hält das Ventil das Vakuum aufrecht.

Zum Lösen des Werkstücks schaltet das Ventil auf Atmosphäre um, so dass der Sauger schnell an Saugkraft verliert.

3. Energieeinsparung

Bei energiesparenden Systemen kann das Magnetventil die Druckluftzufuhr stoppen, sobald das erforderliche Vakuumniveau erreicht ist, und so den Luftverbrauch senken.

4. Typische Anwendungen

Saugpalettierer

Automatisierte Montagelinien (gesteuert durch SPS)

Robotergreifsysteme
