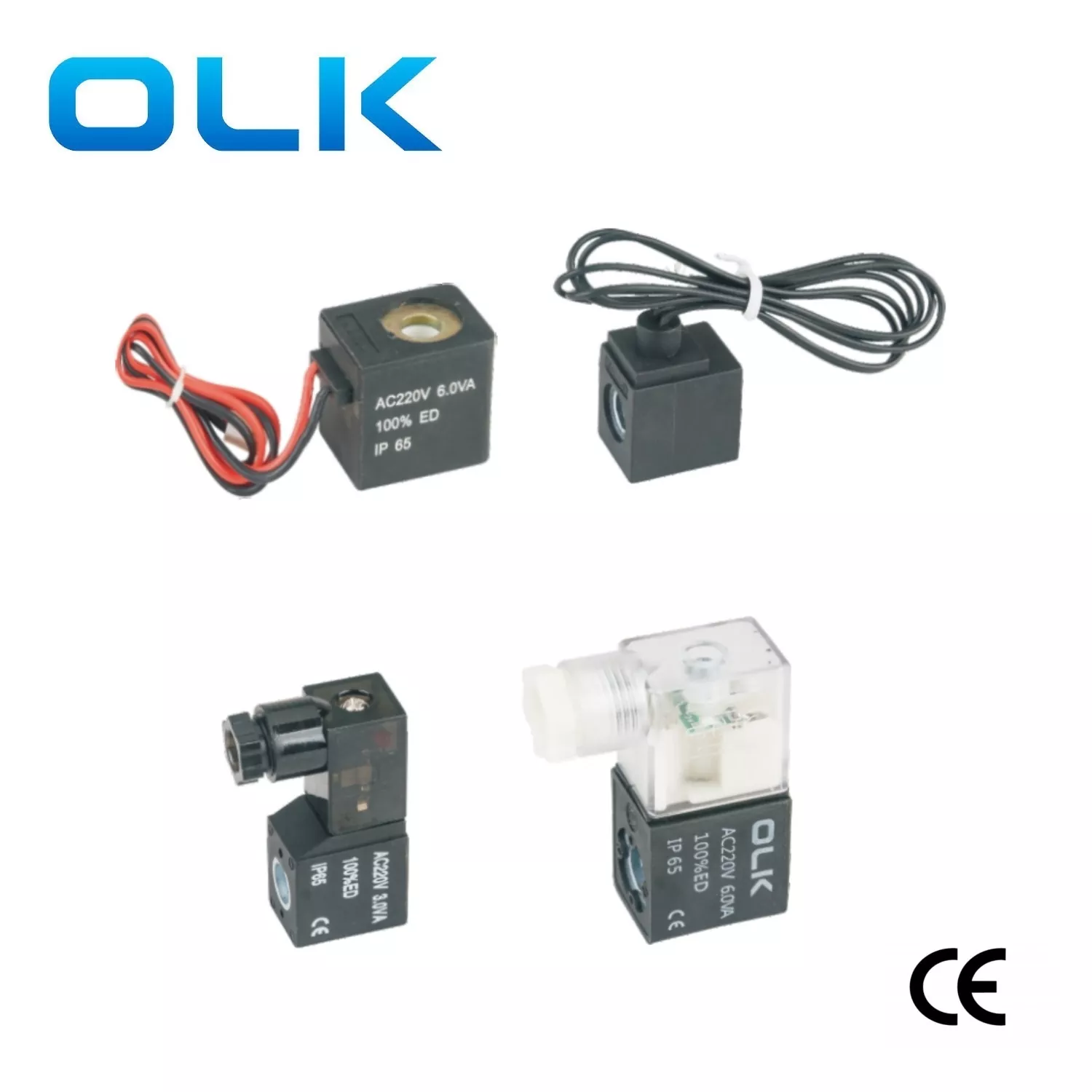

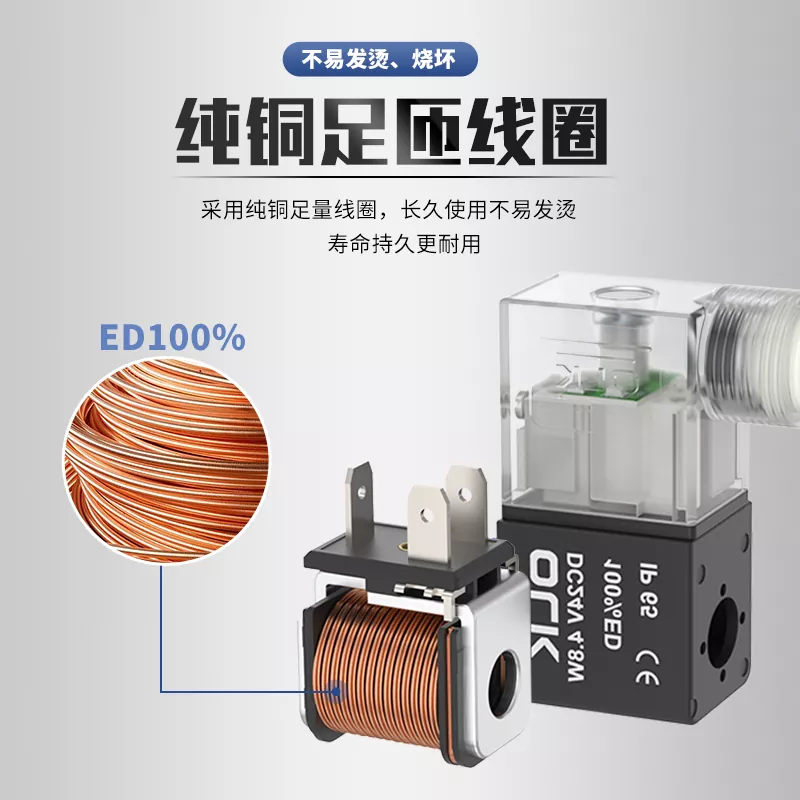

Die Solenoid -Ventilspule der 080 092 -Serie besteht aus Kupferdrahtwunde in ein einfaches Magnetfeld. Wenn der Strom durch die Spule fließt, erzeugt es eine Magnetkraft, die die Magnetklappenkern der 080/092 -Serie zieht. Diese Bewegung ändert die Luftstromausrichtung und verändert dann die Arbeitsposition der Pneumatikzyliner -Zylinder -Zylinder -Zylinder. Langzeitbetrieb ohne Überhitzung
Die Magnetventilspulen -Endabdeckung der Serie 080/092 kann die Installationsrichtung ändern, ohne dass die Verkabelung Unannehmlichkeiten verursacht, und die Kunststoffschale kann aus Schwarz oder transparent ausgewählt werden
Es ist einfach zu verkabeln und zu installieren, um die Schutzabdeckung zu entfernen.
Die DC -Spulenklemmen haben ein Licht, das die Polarität zeigt.
Schließen Sie beim Verkabelung Klemme "1" mit der positiven Seite und dem Anschluss "2" mit der negativen Seite an.
Wenn Sie sie falsch anschließen, wird das Licht nicht eingeschaltet, aber das Ventil funktioniert weiterhin.
|
Bestellcode |
|
|
|
CD |
A080 |
A |
|
Modell |
Spulenbohrung |
Stromspannung |
|
CD: Ihr |
A080: Bohrungsgröße 8 mm |
A: AC220V |
|
CL: Zeilenart |
A092: Bohrungsgröße 9 mm |
B: DC24V |
|
|
|
C: AC110V |
|
|
|
E: AC24V |
|
|
|
F: DC12V |
|
080/092 Magnetventilspule Volvate Auswahl: |
||
|
DC -Spannung |
Wechselspannung |
|
|
DC12V |
DC12V 5W Spule |
AC24V |
|
DC12V 6W -Spule |
AC36V |
|
|
DC12V 6,8W Spule |
AC110V |
|
|
DC24V |
DC24V 4.8W |
AC220V |
|
DC24V 5W |
AC380V |
|
|
DC24V 6W |
|
|
|
DC24V 6.8W |
|
|
|
080 Serie Magnetventilspule |
Spulenart |
Stromspannung |
Anschlusstyp |
Memo |
|
Produktionserie |
CDA080 -Terminal |
AC |
PL1515-P1 |
Angewendet auf CDA080 AC, DC -Typ Spule |
|
PL1515T-P2 |
Angewendet auf CDA080 AC -Typ Spule |
|||
|
3v100 Serie 4v100 Serie 4M Serie |
CDA080 -Terminal |
DC |
PL1515T-P3 |
Angewendet auf CDA080 DC -Typ Spule |
|
CLA080 TEIL |
AC |
/ |
/ |
|
|
CLA080 TEIL |
DC |
/ |
/ |
|
092 Serie Magnetventilspule |
Spulenart |
Stromspannung |
Anschlusstyp |
Memo |
|
3v1 Serie 3v200 Serie 3v300 Serie 4v200 Serie 4v300 Serie 4v400 Serie 4M200 Serie 4M300 Serie |
CDA092 Terminal |
AC |
4v210-005-p1 |
Angewendet auf CDA092 AC, DC -Typ Spule |
|
4v210-005-p2 |
Angewendet auf CDA092 AC -Typ Spule |
|||
|
DC |
4v210-005-p3 |
Angewendet auf CDA092 DC -Typ Spule |
||
|
CLA092 TROMET |
AC |
/ |
/ |
|
|
DC |
/ |
/ |
1.Was ist der Durchmesser der Mangelspule der OLK -Marke?
Spulenlochdurchmesser 8mm oder 9 mm
2.Kannt das Magnetventil der Serie 080/092 für lange Zeit eingeschaltet?
Ja, unsere Spule ist zu 100% ed.
3.Was ist der Unterschied zwischen AC und DC -Spannung?
Gleichstrom ist direkter Strom, Wechselstrom ist abwechselnden Strom. Im Allgemeinen ist der Haushaltsstrom AC220V
4. Die Spule kann mehrere Farben wählen?
Das Spulengehäuse kann in schwarzer oder transparenter Farbe ausgewählt werden.
5.Wie eine Magnetventilspule funktioniert？
Die Magnetventilspule erzeugt ein Magnetfeld, wenn es angetrieben wird. Diese Magnetkraft bewegt das Ventil im Inneren, öffnet oder schließt den Luft-, Gas- oder Flüssigkeitsstrom.
