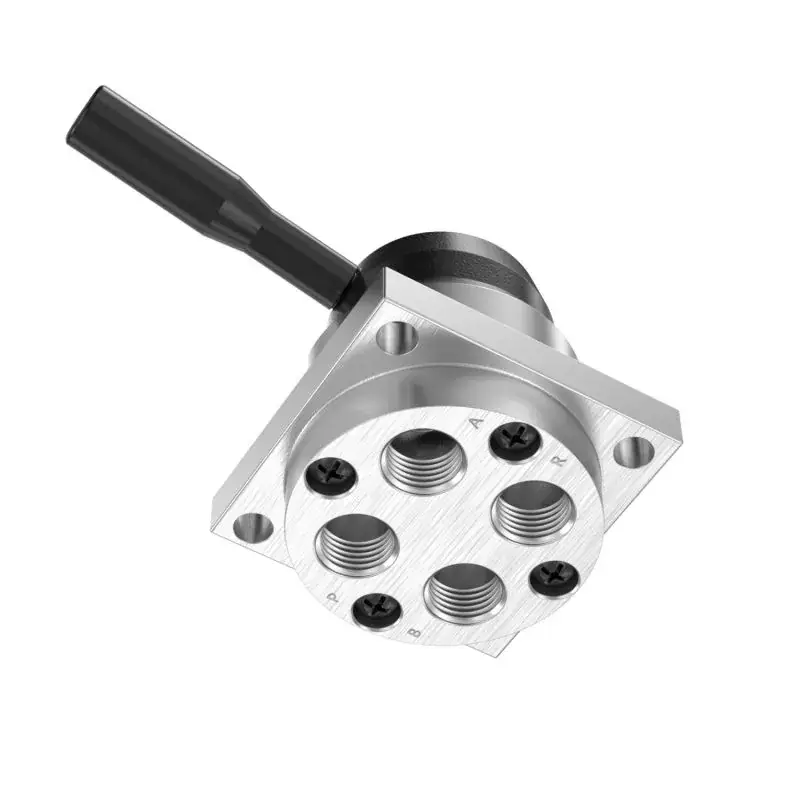

Ouleikai (OLK) stellt 2-Wege-4-Wege-Ventile und 4-Wege-K34-Handdrehventile mit 3 Positionen/Wegeventile mit direkter Zylindersteuerung her. Sie verfügen über Ventilkörper aus Aluminiumlegierung, die korrosionsbeständig und rostfrei sind. Diese hochfesten Ventilkörper können 48 Stunden lang ununterbrochen betrieben werden. Die Präzisionsgewindeanschlüsse des K34-Ventils verfügen über einen abnehmbaren Griff und die Unterseite verfügt über Befestigungslöcher für eine einfachere Installation.

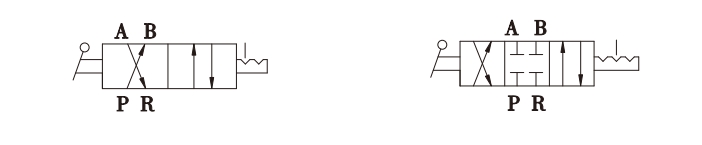

SYMBOL:
| Bestellcode: | |||||
| K | 34 | R6 | - | 8 | L |
| Modell: | 105° | Funktion: |
|
Portgröße: | Installation: |
| L: Doppelloch auf gegenüberliegenden Seiten |
24:2 Position 4-Wege | R6: Handsteuerung |
|
300er-Serie: 74 mm | Leer: Ein Loch auf einer Seite |
|
|
34:3 Position 4 Weg |
|
|
|
L: Doppelloch auf gegenüberliegenden Seiten |
|
|
|
|
|
|
A: Drei Löcher unten |
|
|
|
|
|
|
D:Vier Löcher auf der Unterseite |
|
Modell |
K34R8-L8 |
K34R8-L8 |
K24R8-L8D |
K34R8-L8D |
K24R8-L8S |
K34R8-L8S |
|
Arbeitsmedium |
Luft (Filterung durch ein Filtersieb von über 40 μm) |
|||||
|
Aktionsmodus |
HANDsteuerung |
|||||
|
Portgröße |
Einlass=Auslass=PT1/4 |
|||||
|
Druckbereich |
0,15–0,8 MPa (21–114 psi) |
|||||
|
Position |
2/4 Port |
3/4 Anschluss |
2/4 Port |
3/4 Anschluss |
2/4 Port |
3/4 Anschluss |
|
Aufwachender Druck |
„-10-60℃ |
|||||
|
Prüfdruck |
1,5 MPa (215 psi) |
|||||
|
OLK Pneumatische Handdrehventile – 5 Modelle im Vergleich |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
ALLE Modelle |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
Hochglanzweiß |
|
K34R6-8/L/D |
|
Position |
2 Positionen, 4 Wege |
|
3 Positionen, 4 Wege |
|
3 Positionen, 4 Wege |
|
3 Positionen, 4 Wege |
|
3 Positionen, 4 Wege |
|
|
3 Positionen, 4 Wege |
|
|
|
|
|
|
|
|
|
Portgröße |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Produktmerkmale |
Panelmontage |
|
A: Viereckige Schnittstelle B: zweiseitige Schnittstelle, mit Schalldämpfung an der Unterseite |
|
|
|
|
|
Leer: Ein Loch auf einer Seite L: Zwei Löcher auf gegenüberliegenden Seiten; D: Vier Löcher auf der Unterseite; |
|
|
|
|
|
|
|
|
|
|
|
|
Handhaben |
Abnehmbarer Griff |
|
Abnehmbarer Griff |
|
Abnehmbarer Griff |
|
Nicht abnehmbare/Kunststoffgriffe |
|
Abnehmbarer Griff, Verbrühschutzgriff |
|
|
|
|
|
|
|
|
|
|
|
|
Abmessungen der Basis |
200er-Serie: 62 mm |
|
61,3 mm |
|
55 mm |
|
55 mm |
|
55 mm |
|
|
|
|
K34R6-8 |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Flip-Winkel |
105° |
|
Stromverbrauch |
≤80W (Standby≤0,5W) |
|
Tragfähigkeit |
45 kg-65 kg |
|
Farbe |
Hochglanzweiß |
|
Hubhöhe |
65cm-85cm (kann mit einem zweiten Lift ausgestattet werden) |
|
Fernbedienungsentfernung |
50 Meter (Freifläche) |
|
Modell |
K34R6-8 |
|
|
|
||
|
Arbeitsmedium |
Luft (Filterung durch ein Filtersieb von über 40 μm) |
|||||
|
Aktionsmodus |
HANDsteuerung |
|||||
|
Portgröße |
Einlass=Auslass=PT1/4 |
|||||
|
Druckbereich |
0,15–0,8 MPa (21–114 psi) |
|||||
|
Position |
3 Positionen, 4 Wege |
|
|
|
||
|
Aufwachender Druck |
„-10-60℃ |
|||||
|
Prüfdruck |
1,5 MPa (215 psi) |
|||||
