VF5000-Magnetventil 5/2-Wege, 5/3-Wege ist ein Direktleitungstyp. Die Spulenbohrung ist speziell bearbeitet, um Reibung zu minimieren, den Startdruck zu reduzieren und die Lebensdauer zu verlängern. Mit einer großen Anschlussgröße liefert das Ventil einen höheren Luftstrom und eignet sich daher ideal für den Betrieb mehrerer Aktuatoren oder mittelgroßer bis großer Zylinder. Die Anschlussgröße der VF5000-Serie beträgt 3/8.
Seine modulare Struktur unterstützt die Installation von Verteilern, ermöglicht eine zentrale Luftversorgung und vereinfacht die Verrohrung. Die Magnetventile der Serien DS/VF 3000 und 5000 sind für pneumatische Anwendungen mit hohem Durchfluss konzipiert und werden häufig in Industriemaschinen und automatisierten Produktionslinien eingesetzt.
·Hoher Durchfluss
·Rohrleitungen / modular / platzsparend
·Haltbarkeit auf Industrieniveau
|
Bestellcode |
||||||
|
VF5 |
130 |
_ |
4 |
G |
B |
02 |
|
Modell |
Ventiltyp |
|
Stromspannung |
Linientyp |
Manuel |
Portgröße |
|
VF5000 Magnetventil |

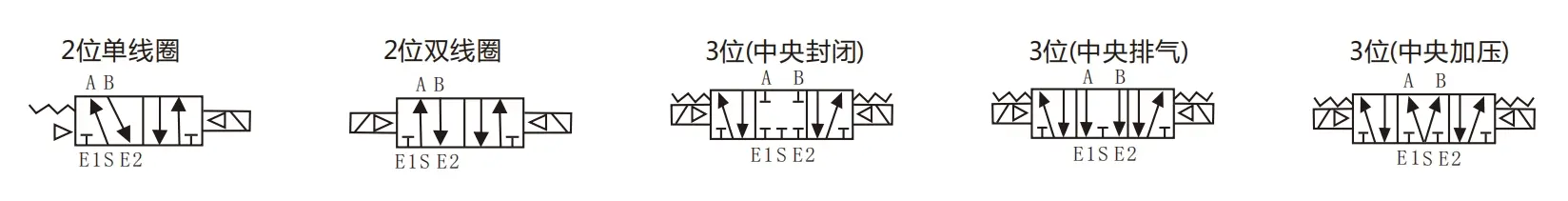

130: 5/2-Wege-Einzelmagnetventil |
|
3:110VAC |
G:Linientyp |
|
02:PT3/8 |
|
|
230: Doppelmagnetventil 5/2-Wege |
|
4:220VAC |
D: DIN-Typ |
|
|
|
|
330C: Doppelmagnetventil, 5/3-Wege, geschlossene Mitte |
|
5:24 VDC |
DZ:DZ mit Licht |
|
|
|
|
430E: Doppelmagnetventil, 5/3-Wege-Abluftmitte |
|
6:12 VDC |
|
|
|
|
|
530P: Doppelmagnetventil 5/3-Wege-Druckmitte |
|
|
|
|
|
|
Allgemeine Spezifikationen |
|
|
Arbeitsmedium |
Luft |
|
Aufwärmtemperatur |
0-50℃ |
|
Schmierung |
Keine Notwendigkeit |
|
Manuelle Übersteuerung |
Typ mit Schraubendreherverriegelung |
|
Stoß-/Vibrationsfestigkeit |
30G/5G (8,3–2000 Hz) |
|
Gehäuse |
Staubdicht |
|
Modell |
Position |
Spule |
kgf/cm² (MPa) |
Ansprechzeit (MS) |
Max. Betriebsfrequenz |
Portgröße |
Effektive Querschnittsflächemm²(CV) |
kgf |
|

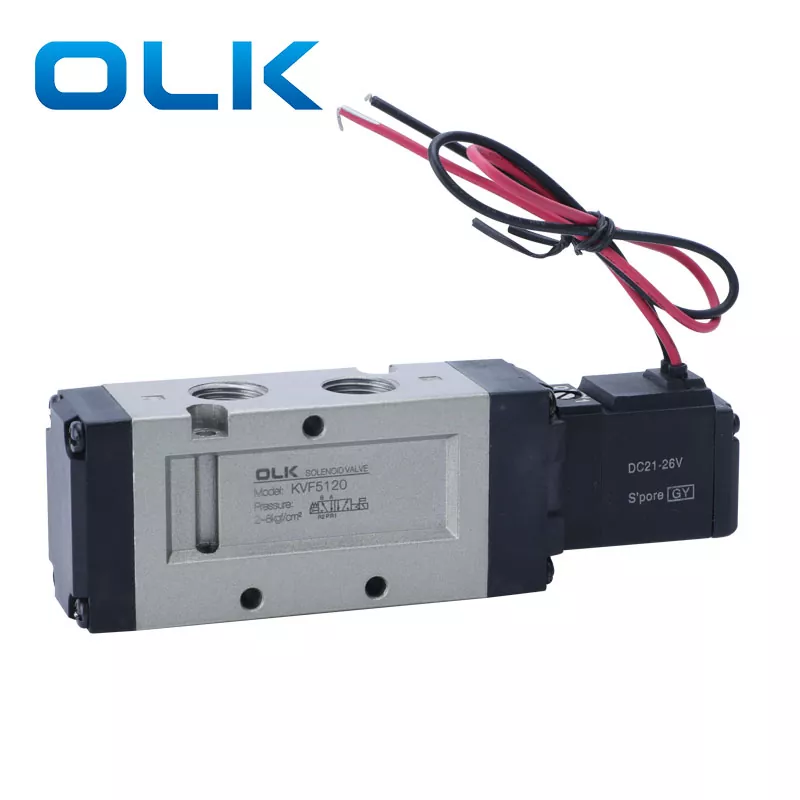

VF5120-□△B-02 |
2 Position |
Einzelaktion |
1,5 ~ 9 (0,15 ~ 0,8) |
≤30 ms |
5 |
PT3/8 |
45(2,5) |
0.38 |
|

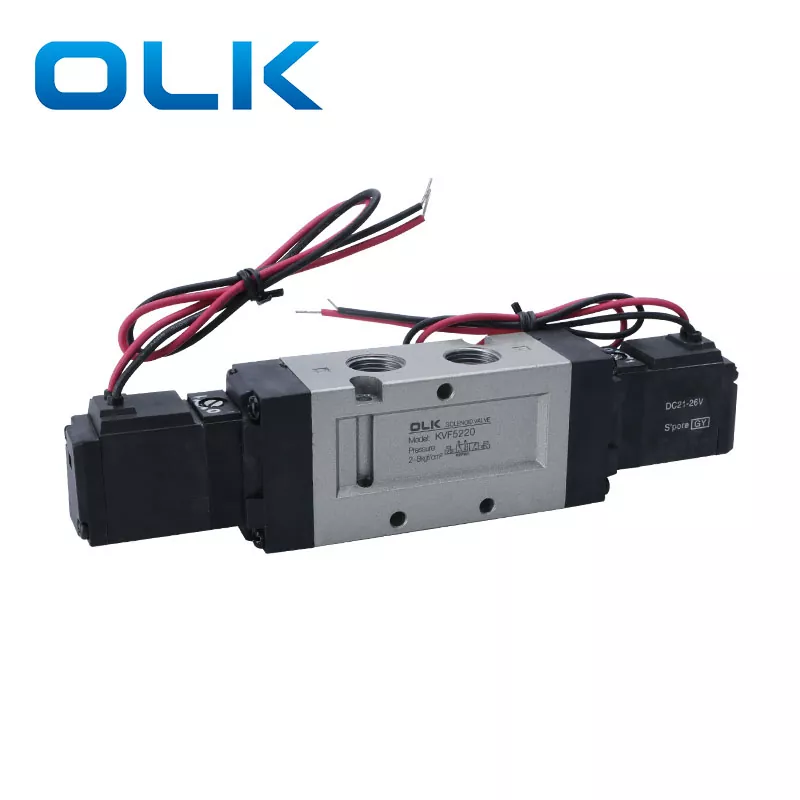

VF5220-□△B-02 |
2 Position |
Doppelte Aktion |
1~9(0,1~0,9) |
≤30 ms |
5 |
PT3/8 |
45(2,5) |
0.45 |
|
VF5320-□△B-02 |
3 Position |
Doppelmagnetventil 5/3-Wege mit geschlossener Mitte |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
36(2) |
0.53 |
|

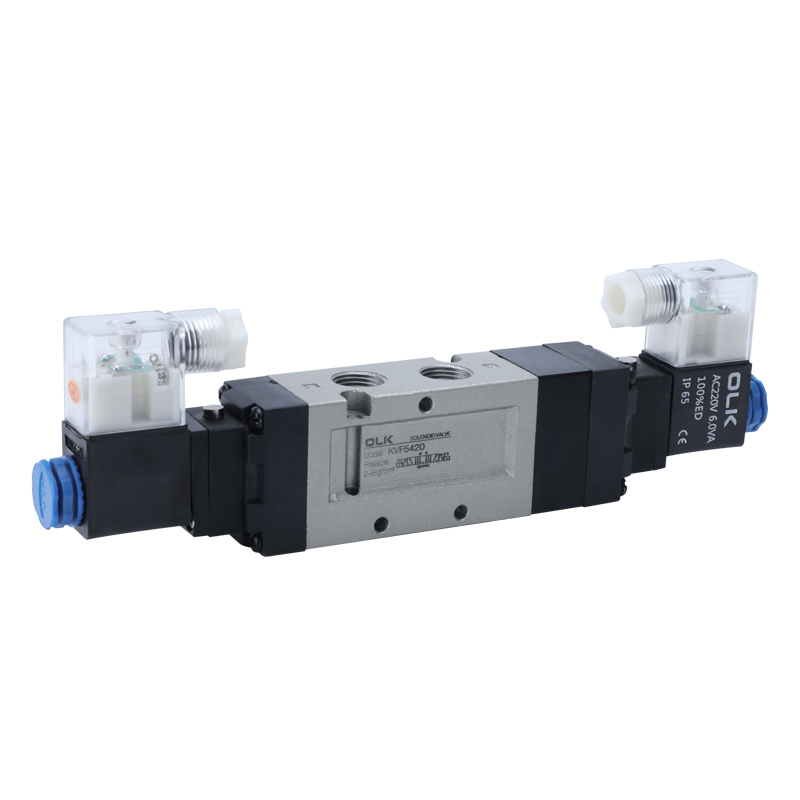

VF5420-□△B-02 |
3 Position |
Doppelmagnetventil 5/3-Wege-Auspuffmitte |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
41,4(2,3) |
0.53 |
|

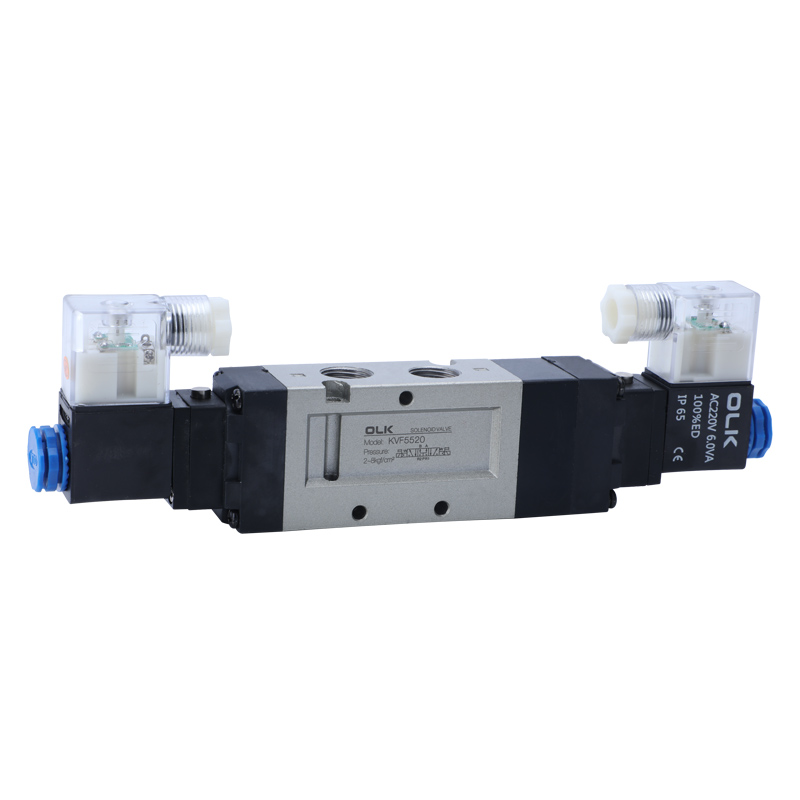

VF5520-□△B-02 |
3 Position |
Doppelmagnetventil 5/3-Wege-Druckmitte |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
36(2) |
0.53 |
Welches Modell kann DS3000/VF3000 ersetzen?
DS3000 kann TPC in Korea mit derselben Funktion ersetzen, und VF 3000 kann SMC in Japan mit derselben Funktion ersetzen
Welchen Düsendurchmesser hat das 5-Wege-Magnetventil DS5000/VF5000?
DS5000/VF5000-Gewindebohrung ist PT3/8
