Brand:
OLKPosition:
2 Position 3 WayPort size:
M5,G1/8,G1/4,G3/8,G1/2Initial State:

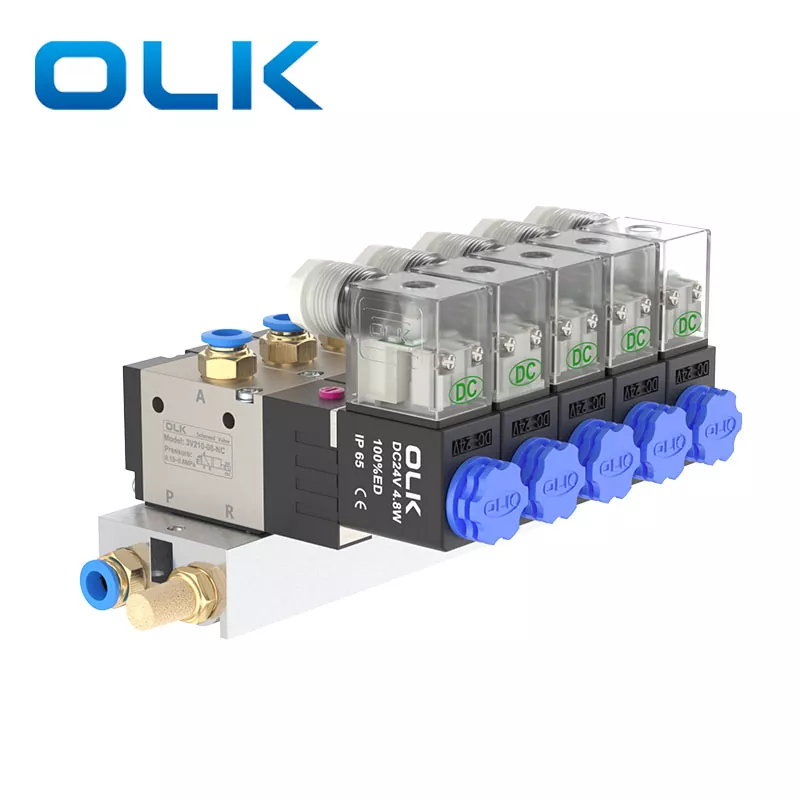

NO,NC3V-Verteilerventil Das robuste Gehäuse hat eine lange Lebensdauer und eignet sich sehr gut für die elektrische und pneumatische Leistungssteuerung. Es ist einfach zu installieren und zu warten. Es hat ein breites Anwendungsspektrum, wie Haushaltsgeräte, Industrieanlagen, medizinische Geräte, Waschmaschinen, Trinkbrunnen, Gartensprinklerbewässerung usw. Zuverlässige Genauigkeit macht es für jede Arbeitssituation geeignet.
Spezifikationen und Mengentabelle für 3V-Ventilverteileranschlüsse:
|
|
|

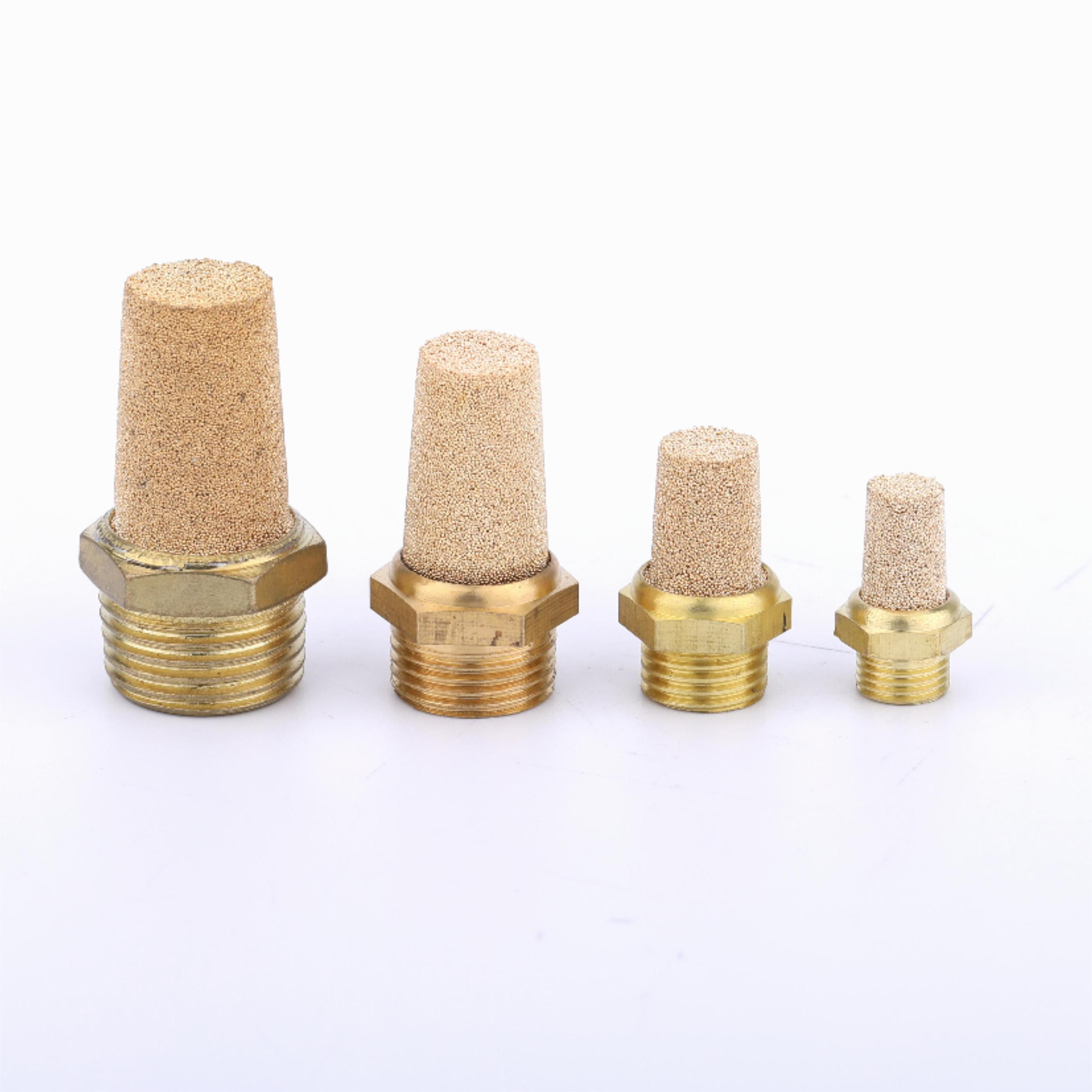

Schalldämpfer |
Stecker |
PL8-02 |
PC8-02 |

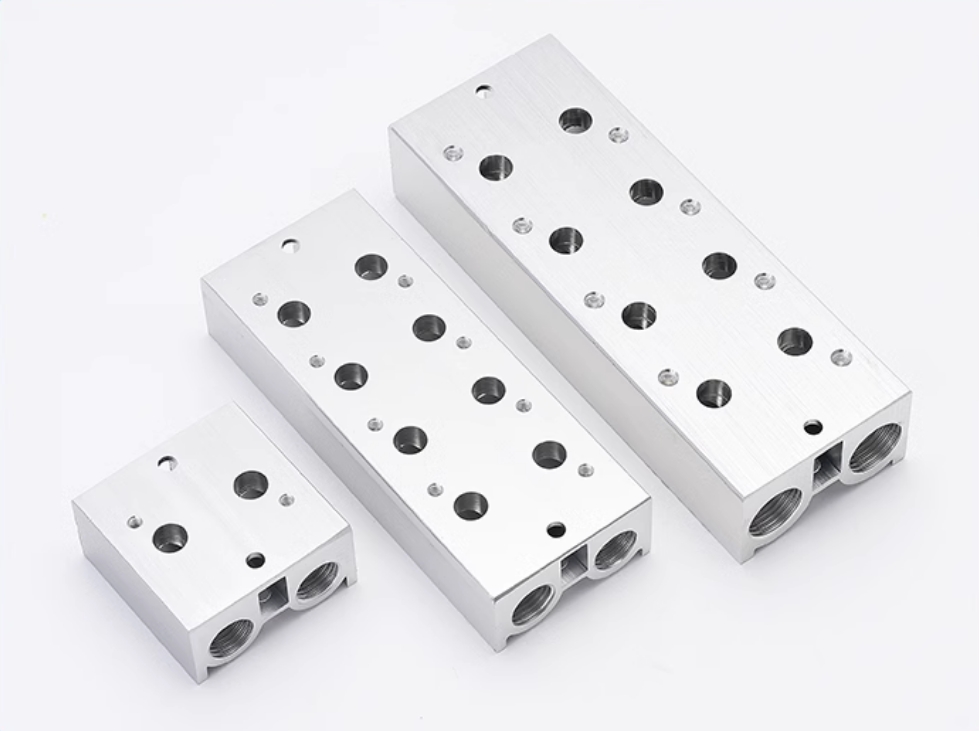

Bustafel |

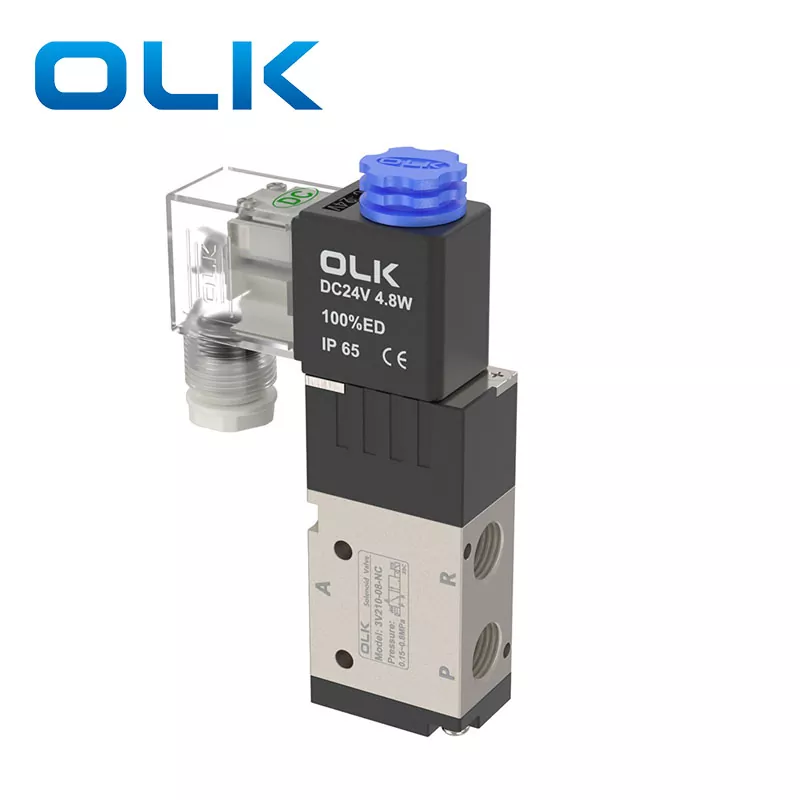

3V-Magnetventil |
 |

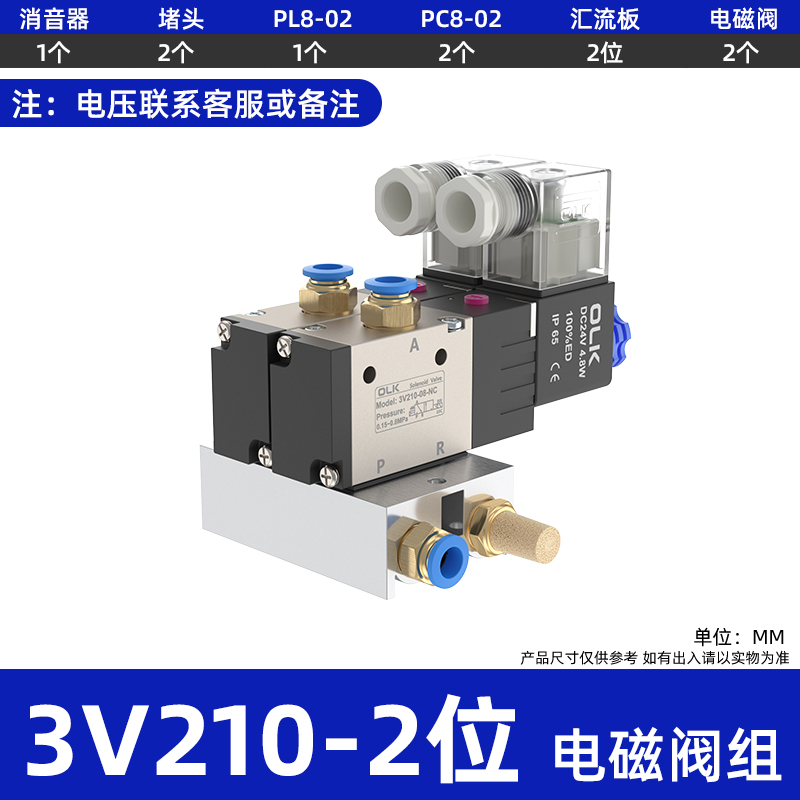

3V110-2F 3V210-2F 3V310-2F |
1 |
2 |
1 |
2 |
2 |
2 |
 |

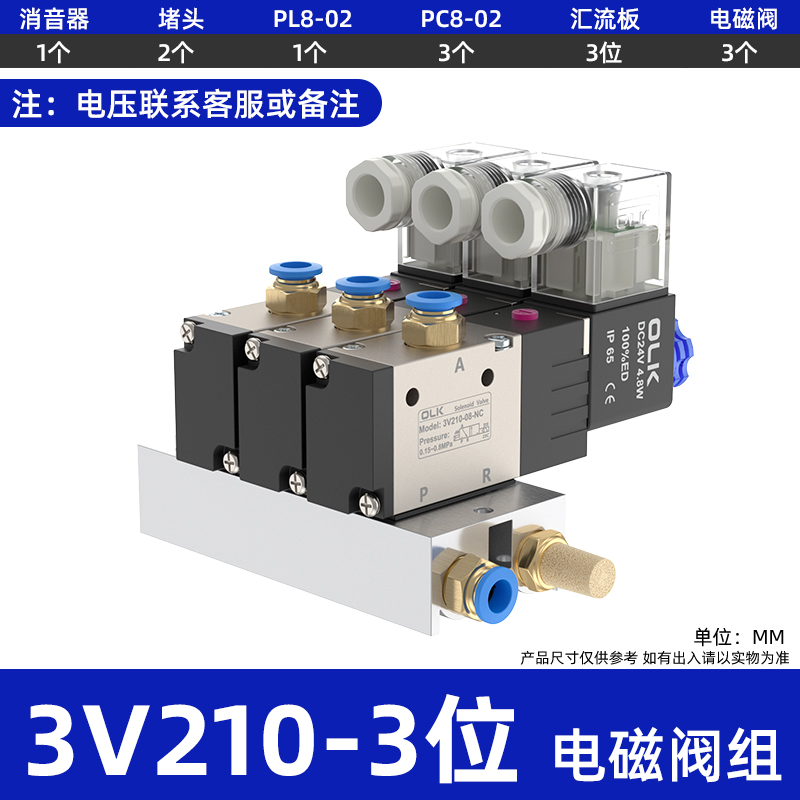

3V110-3F 3V210-3F 3V310-3F |
1 |
2 |
1 |
3 |
3 |
3 |
 |

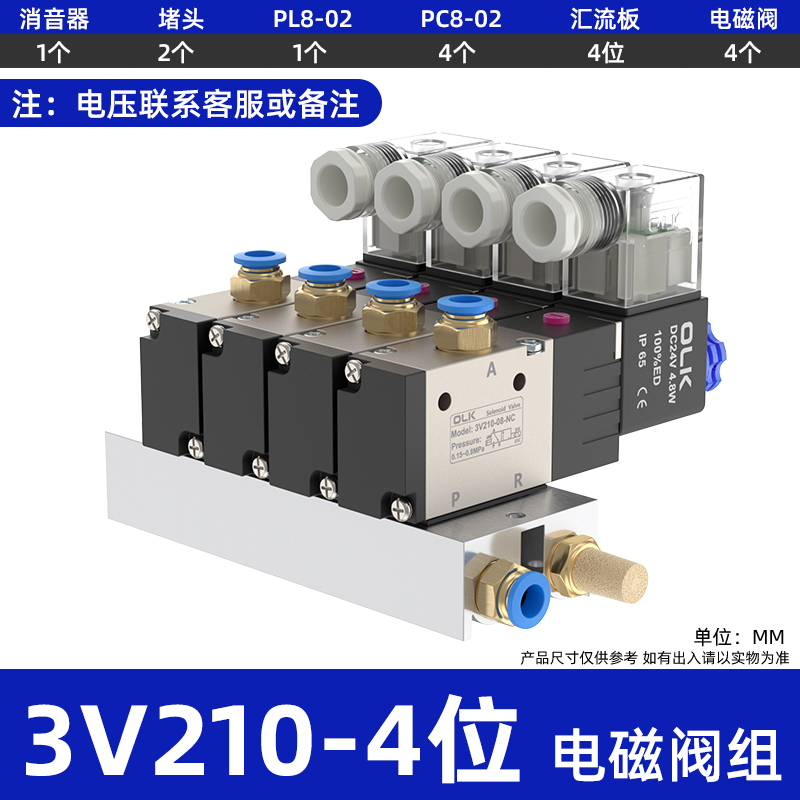

3V110-4F 3V210-4F 3V310-4F |
1 |
2 |
1 |
4 |
4 |
4 |
 |

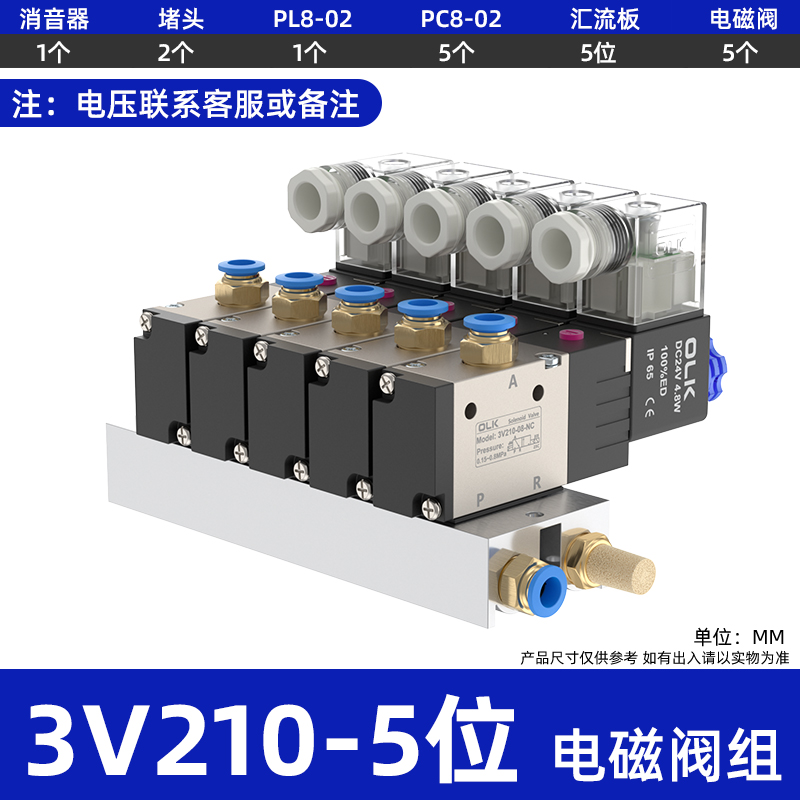

3V110-5F 3V210-5F 3V310-5F |
1 |
2 |
1 |
5 |
5 |
5 |
 |

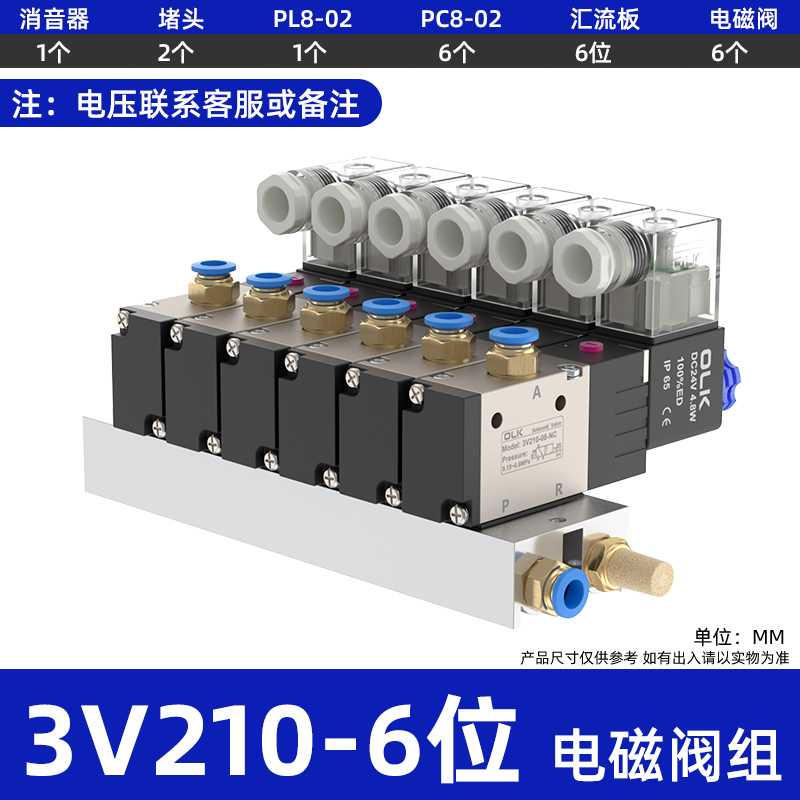

3V110-6F 3V210-6F 3V310-6F |
1 |
2 |
1 |
6 |
6 |
6 |
 |

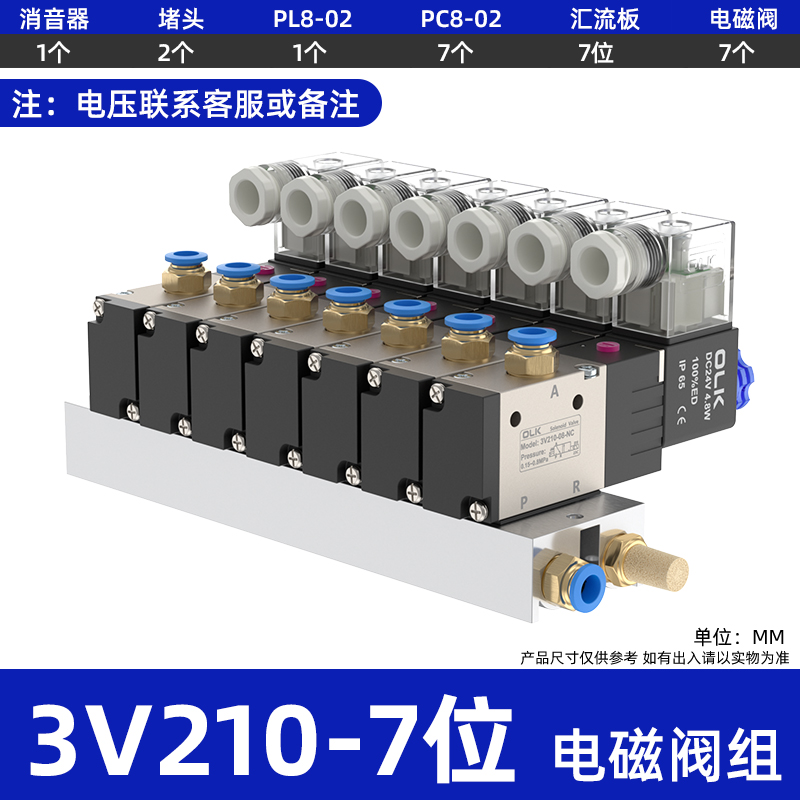

3V110-7F 3V210-7F 3V310-7F |
1 |
2 |
1 |
7 |
7 |
7 |
 |

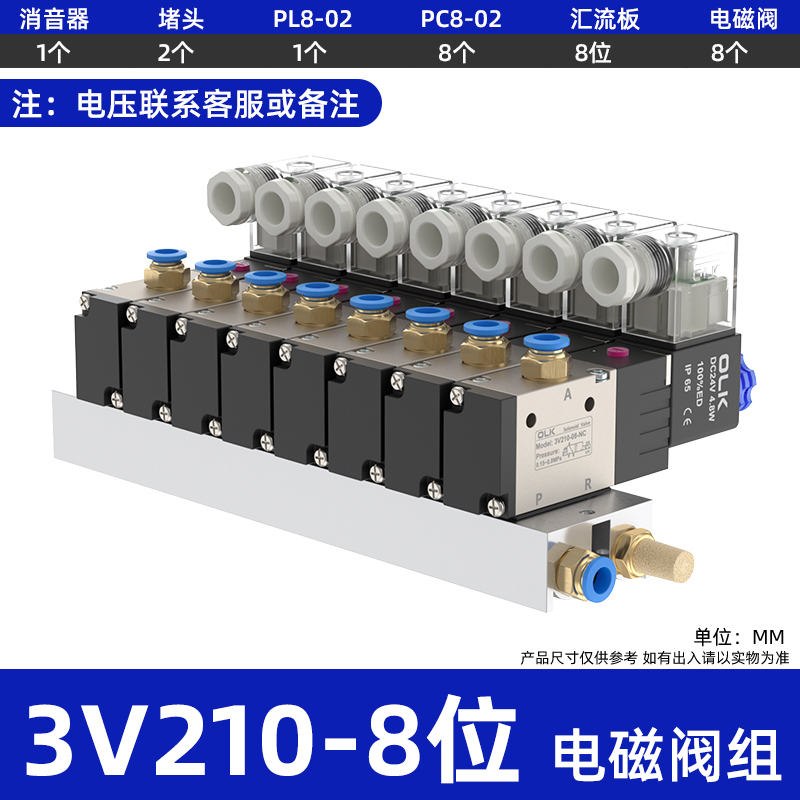

3V110-8F 3V210-8F 3V110-8F |
1 |
2 |
1 |
8 |
8 |
8 |
 |

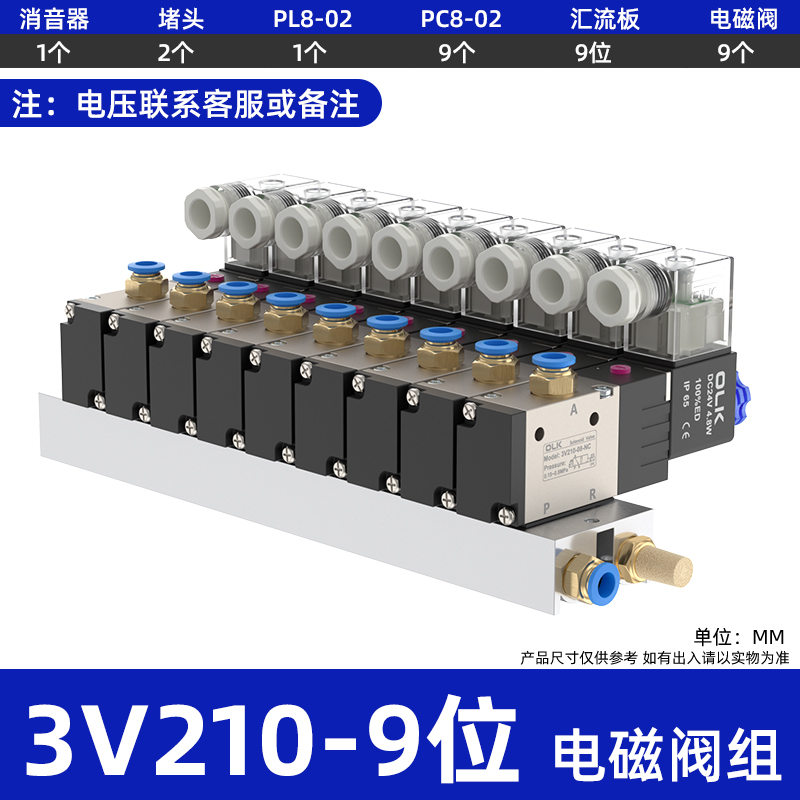

3V110-9F 3V210-9F 3V310-9F |
1 |
2 |
1 |
9 |
9 |
9 |
 |

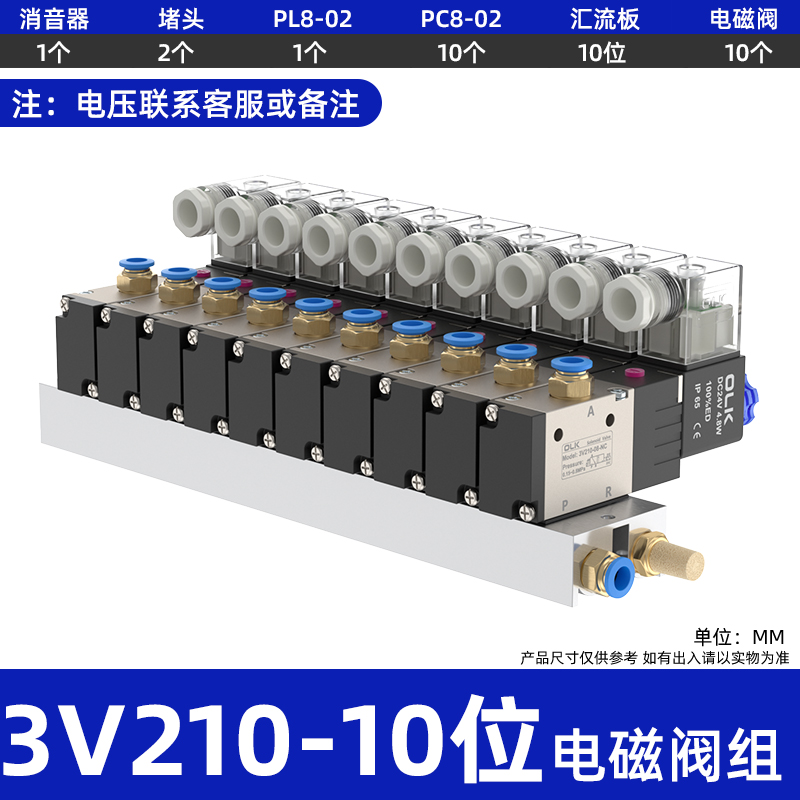

3V110-10F 3V210-10F 3V310-10F |
1 |
2 |
1 |
10 |
10 |
10 |
3V 3V-Ventilverteiler Allgemeine Parameterdaten:
|
Arbeitsmedium |
Luft (gefiltert durch einen Filter über 40μm) |
|
Aktion |
Pilotentyp |
|
Anzahl der Positionen |
Zwei Positionen, drei Wege |
|
schmierend |
unnötig |
|
Arbeitsdruckbereich MPa(psi) |
0,15∼0,8(21~114) |
|
Garantierte Druckfestigkeit |
1,5 MPa (215 psi) |
|
Körpermaterial |
Aluminiumlegierung |
|
Standardspannung |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Spannungsbereich verwenden |
Wechselstrom: ±15 % Gleichstrom: ±10 % |
|
Schutzniveau |
IP65 (DIN40050) |
|
Hitzebeständigkeitsgrad |
Klasse B |
|
Turmschalldämpfer |
DIN-Buchsentyp, Steckdosentyp |
|
Anregungszeit |
0,05 Sekunden oder weniger |
|

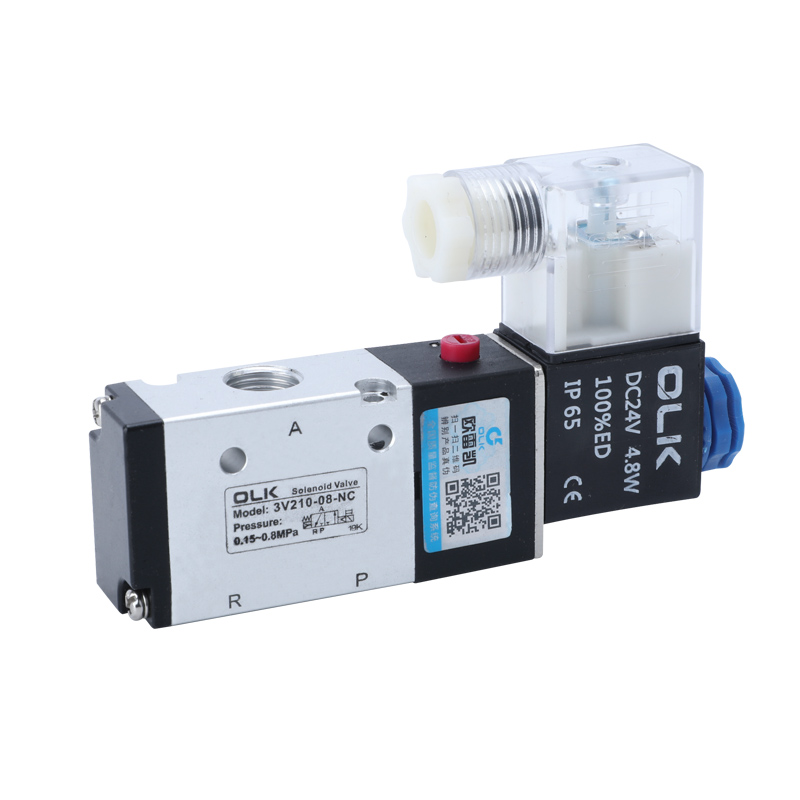

Modell |
Anschlussdurchmesser |
Arbeitstemperatur °C |
MAX. Betriebsfrequenz |
Strömungsquerschnittsfläche mm² (CV-Wert) |
Stromverbrauch |
|
3V110-M5 |
M5 |
-20∼70 |
5 Mal/Sekunde |
5,5(0,31) |
Wechselstrom: 3VA Gleichstrom: 3W |
|
3V120-M5 |
M5 |
-20∼70 |
5 Mal/Sekunde |
5,5(0,31) |
Wechselstrom: 3VA Gleichstrom: 3W |
|
3V110-06 |
G1/8 |
-20∼70 |
5 Mal/Sekunde |
12,0(0,67) |
Wechselstrom: 3VA Gleichstrom: 3W |
|
3V110-M5 |
G1/8 |
-20∼70 |
5 Mal/Sekunde |
12,0(0,67) |
Wechselstrom: 3VA Gleichstrom: 3W |
|
3V210-06 |
Einlass=Auslass=G1/8 |
-20∼70 |
5 Mal/Sekunde |
14,0(0,78) |
Wechselstrom: 6VA Gleichstrom: 4,8W |
|
3V220-06 |
Einlass=Auslass=G1/8 |
-20∼70 |
5 Mal/Sekunde |
14,0(0,78) |
Wechselstrom: 6VA Gleichstrom: 4,8W |
|
3V210-08 |
Einlass=Auslass=G1/4 |
-20∼70 |
5 Mal/Sekunde |
16,0(0,89) |
Wechselstrom: 6VA Gleichstrom: 4,8W |
|
3V220-08 |
Einlass=Auslass=G1/4 |
-20∼70 |
5 Mal/Sekunde |
16,0(0,89) |
Wechselstrom: 6VA Gleichstrom: 4,8W |
|
3V310-08 |
Einlass=Auslass=G1/4 |
-20∼70 |
5 Mal/Sekunde |
25,0(1,39) |
Wechselstrom: 6VA Gleichstrom: 4,8W |
|
3V320-08 |
Einlass=Auslass=G1/4 |
-20∼70 |
5 Mal/Sekunde |
25,0(1,39) |
Wechselstrom: 6VA Gleichstrom: 4,8W |
|
3V310-10 |
Einlass=Auslass=G3/8 |
-20∼70 |
5 Mal/Sekunde |
30,0(1,67) |
Wechselstrom: 6VA Gleichstrom: 4,8W |
|
3V320-10 |
Einlass=Auslass=G3/8 |
-20∼70 |
5 Mal/Sekunde |
30,0(1,67) |
Wechselstrom: 6VA Gleichstrom: 4,8W |
|
3V410-15 |
Einlass=Auslass=G1/2 |
-5∼60 |
3 Mal/Sekunde |
50,0(2,79) |
Wechselstrom: 6VA Gleichstrom: 4,8W |
|
3V420-15 |
Einlass=Auslass=G1/2 |
-5∼60 |
3 Mal/Sekunde |
50,0(2,79) |
Wechselstrom: 6VA Gleichstrom: 4,8W |

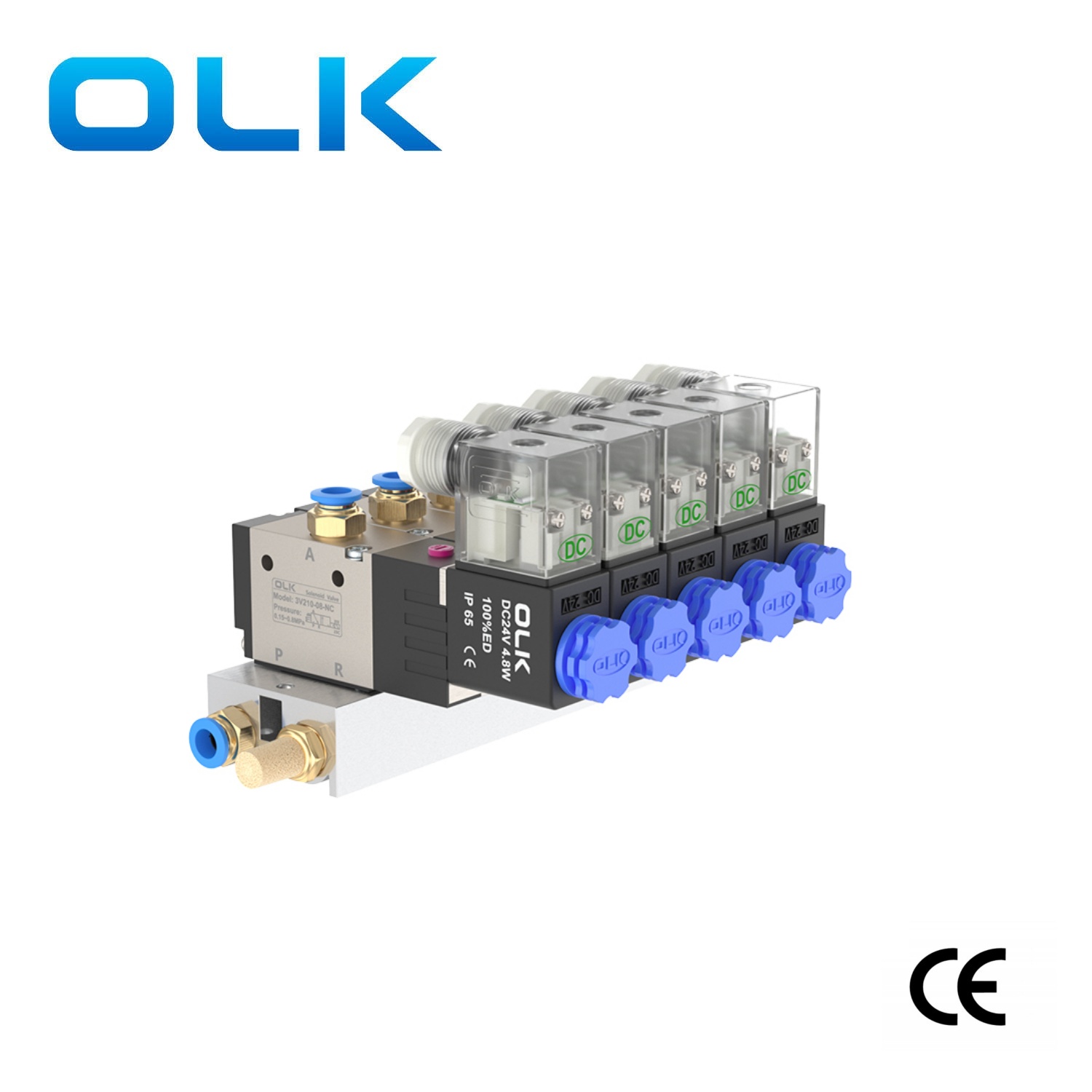

| Kompatibel mit Magnetventilen der Serien OLK 3V100, 3V200 und 3V300. Wir bieten komplette Montagedienstleistungen (Ventil + Verteiler + Armaturen) |
||||
 |
 |
 |
 |
 |
|
|

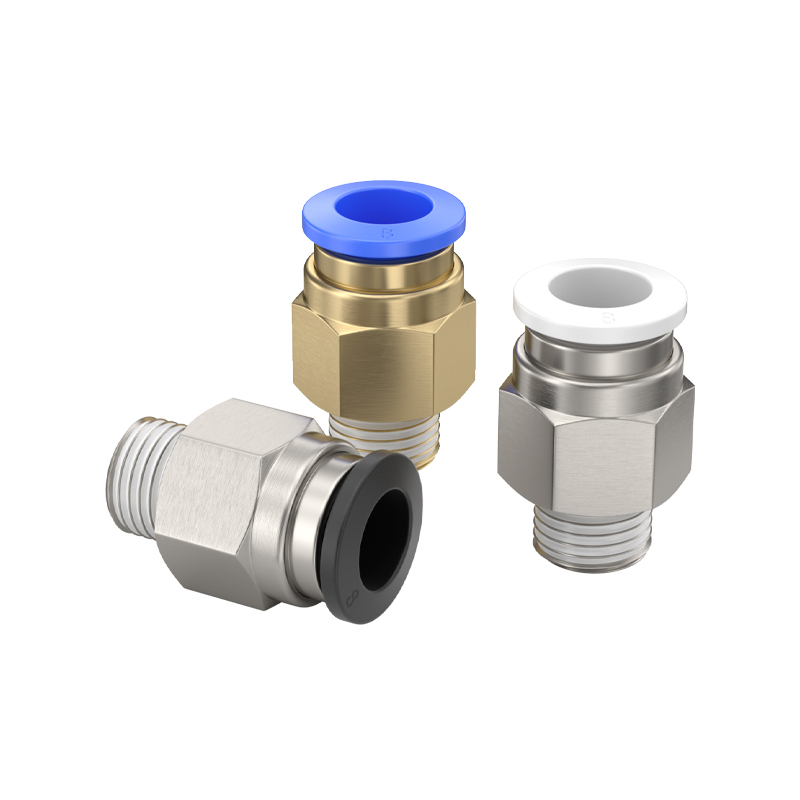

3V-Magnetventil | 3V-Hauptanschluss | PC-Montage | Turmschalldämpfer |
